プロペラ音響の概要

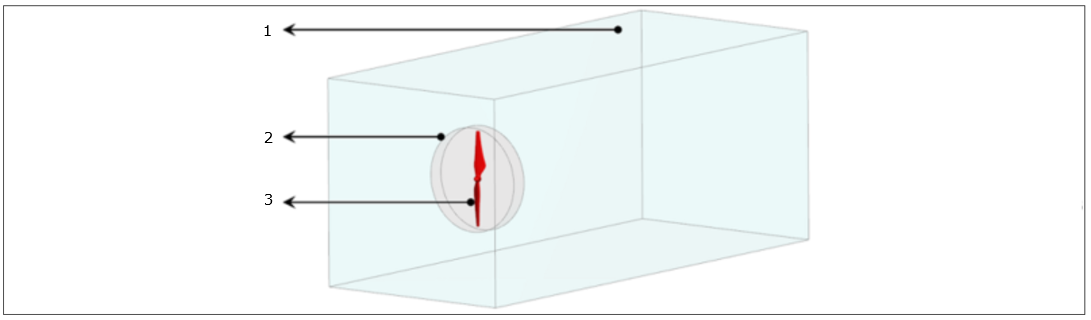

このチュートリアルでは、プロペラの空力音響シミュレーションについて説明します。プロペラは 2 枚のブレードで構成され、5100 rpm で回転します。外部流れシミュレーションを実行するため、プロペラは外側ドメインで囲まれています。下の図は、プロペラがある計算ドメインと、シミュレーションの条件を示しています。
以下で説明するように、シミュレーションでは 2 つのプロジェクトの音源が特定され、音響レベルが予測されます。
プロジェクト 1: 広帯域音源モデル
広帯域音源モデルを使用してプロペラの定常シミュレーションが実行され、音源が特定されます。
プロジェクト 2: Ffowcs Williams Hawkings (FWH) モデル
得られた定常状態の結果を初期ソリューションとして使用して非定常シミュレーションが実行され、Ffowcs Williams Hawkings (FWH) モデルを使用して音響レベルが予測されます。
問題の概要 - 燃料タンク充填
流体特性
空気密度 - 1.17kg/m3
空気粘度 - 1.85e-05 Pa-s
1. 境界
圧力 - 0 Pa
2. プロペラ MRF ゾーン
3. プロペラ
回転速度 - 5100 rpm
回転方向 - 反時計回り
