Evitare il tallonamento del portautensile per utensili solidi e percorsi utensile HSM
Creo+
Video
Descrizione

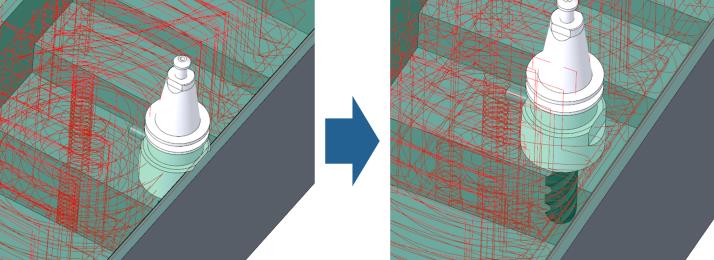

Nelle versioni precedenti, il profilo o la forma del portautensile solido non veniva considerato nei calcoli del percorso utensile. Ora i percorsi utensile HSM possono evitare il tallonamento anche del profilo dei portautensili solidi. Il percorso utensile considera la forma del portautensile corrispondente alla progettazione della parte del portautensile solido. Per un portautensile solido viene evitato il tallonamento rispetto a una parte di riferimento e al grezzo in lavorazione.
Vantaggi
Questo miglioramento offre i seguenti vantaggi:
• Migliora la precisione dei percorsi utensile
• Considera la forma effettiva del portautensile solido nei calcoli del percorso utensile per i passi HSM
Informazioni aggiuntive
Suggerimenti | Assicuratevi di assemblare l'utensile solido e il portautensile solido nella posizione corretta per generare un percorso utensile e una simulazione accurati. Posizionando l'utensile all'interno del portautensile, il percorso utensile e la simulazione vengono generati in modo errato. |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | enable_hsmseq_holder_degouge yes, no* |
