Supporto di portautensili solidi per fresatura ad alta velocità
I portautensili solidi di forma complessa sono supportati soltanto per evitare il tallonamento nei passi HSM. Il comportamento dei passi diversi dai passi HSM per il supporto di portautensili solidi non è cambiato.
Quando utilizzate utensili solidi e portautensili solidi soltanto nei passi HSM, considerate le seguenti informazioni:
• Un utensile definito può utilizzare quote parametriche quali lunghezza dell'utensile, diametro dell'utensile, angolo di conicità, raggio di raccordo e altre quote parametriche. Questi parametri vengono considerati come definiti. Il comportamento della definizione degli utensili non è cambiato.
• Un portautensile solido ignora le quote parametriche, ad esempio il diametro e la lunghezza del portautensile, anche se specificate. Al contrario, il percorso utensile considera la forma del portautensile corrispondente alla progettazione della parte del portautensile solido.
• È vostra responsabilità assemblare l'utensile solido e il portautensile solido nella posizione appropriata per generare il percorso utensile e la simulazione corretti.

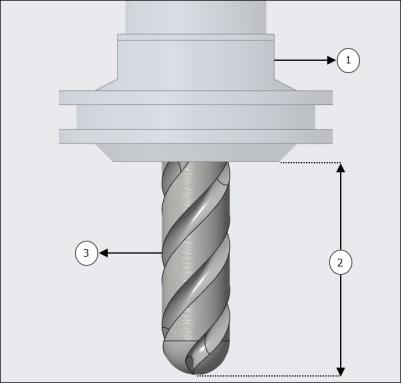

Il posizionamento appropriato del portautensile e dell'utensile determina la generazione e la simulazione corrette del percorso utensile. Ad esempio:
1. Portautentensile solido
2. Lunghezza dell'utensile definita
3. Utensile solido

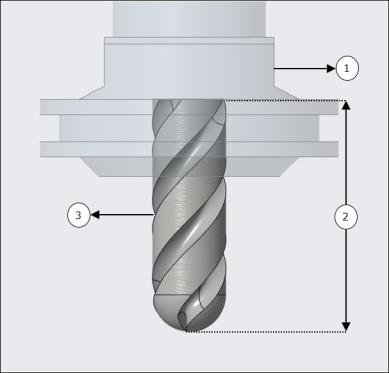

Se l'utensile è posizionato all'interno del portautensile, il percorso utensile e la simulazione vengono generati in modo errato. Ad esempio:
1. Portautentensile solido
2. Lunghezza dell'utensile definita
3. Utensile solido
• Il supporto dei portautensili solidi per evitare il tallonamento non è applicabile alle parti non rotative e agli attacchi di utensile.
