Nuovo visualizzatore CL per passi NC sincronizzati
Creo+
Posizione nell'interfaccia utente:
1. In un assieme di fabbricazione con passi di assieme sincronizzati selezionate un'operazione nell'albero del modello.

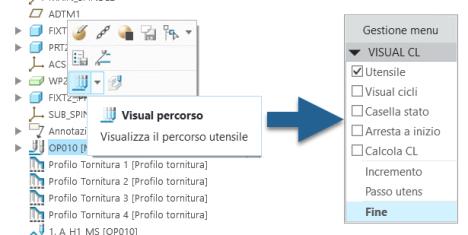

2. Selezionate
Visual percorso (Play Path) sulla mini barra degli strumenti.
Visual percorso (Play Path) sulla mini barra degli strumenti.Video
Descrizione

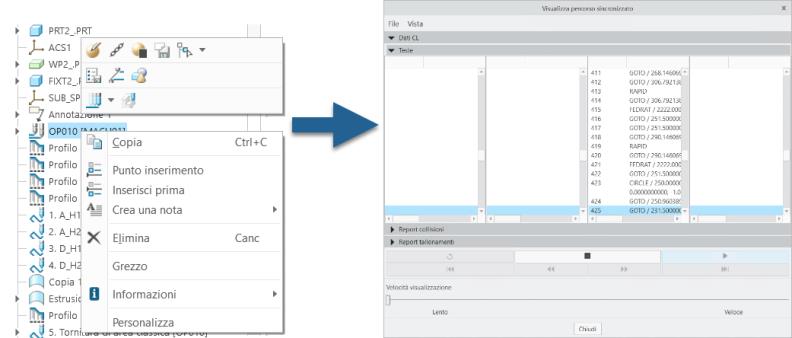

Un nuovo visualizzatore CL ha sostituito la visualizzazione precedente e limitata dello strumento basato su Gestione menu (Menu Manager) per i passi NC sincronizzati. Il miglioramento fornisce un moderno visualizzatore CL con funzionalità estese per una visualizzazione completa dei percorsi strumento sincronizzati senza accedere all'ambiente di simulazione del materiale. Il visualizzatore CL fornisce una rappresentazione visiva dei percorsi utensile sincronizzati, oltre a mostrare i dati CL di tutte le teste per tenere traccia riga per riga dell'esecuzione dei percorsi utensile sincronizzati.
Il nuovo visualizzatore CL fornisce supporto per le seguenti operazioni:
• Visualizzazione dell'utensile solido
• Visualizzazione del percorso strumento passo-passo
• Controlli di collisione e tallonamento
Creo 9  | Creo 10  |
Vantaggi
Il nuovo visualizzatore CL con le funzionalità estese sostituisce la precedente interfaccia utente basata su Gestione menu (Menu Manager).
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | Sì. |
Opzione di configurazione associata a questa funzionalità | mfg_new_cl_player_for_sync yes*, no |
