Reticolo auxetico: due nuovi tipi di cella
Creo+
Posizione nell'interfaccia utente: fate clic su >
Reticolo (Lattice) > e selezionate
auxetica con due angoli (auxetic with two angles) o
auxetica con un angolo (auxetic with one angle).
Reticolo (Lattice) > e selezionate auxetica con due angoli (auxetic with two angles) o auxetica con un angolo (auxetic with one angle).Video
Descrizione
Due nuove forme delle celle auxetiche sono state aggiunte alla feature Reticolo (Lattice) in Creo.

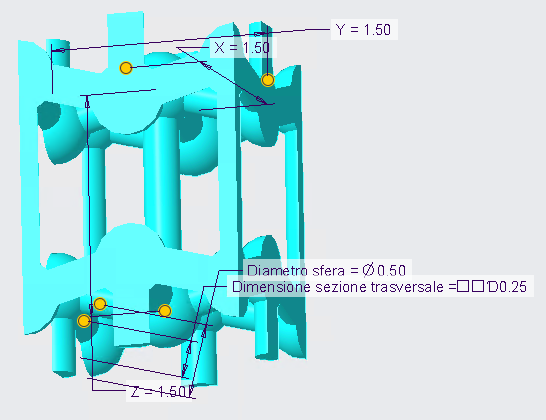

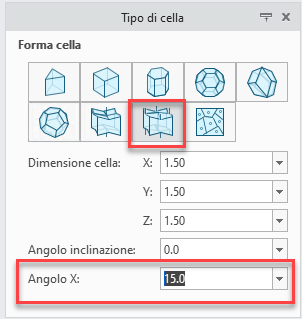

• Il reticolo uniforme auxetico può essere controllato dal parametro angolo X.
 |  |

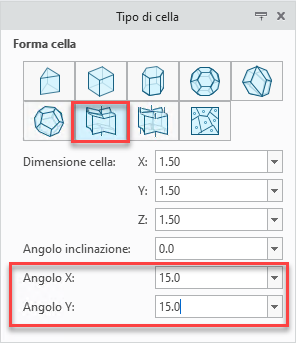

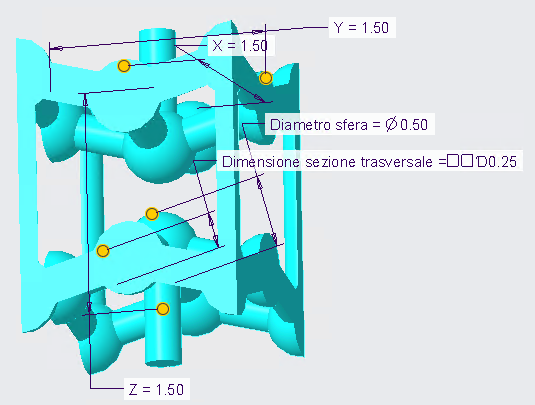

• Il reticolo non uniforme auxetico può essere controllato dai parametri angolo X e angolo Y.
 |  |

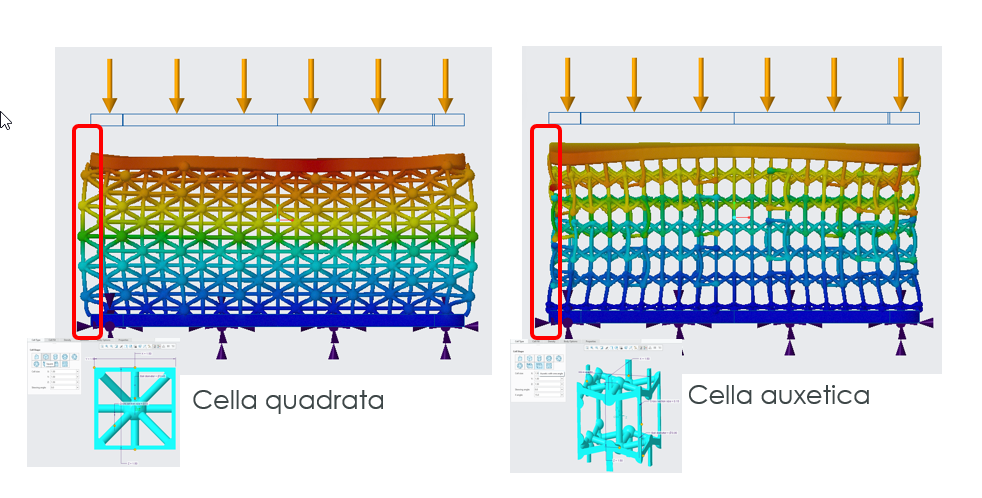

Le celle auxetiche consentono di creare un reticolo basato su travatura per produrre strutture con coefficiente di Poisson negativo.
 |
 |
Vantaggi
• Creare meta-materiali ad alto assorbimento di energia e resistenza alle fratture con proprietà che non esistono in natura. Questi possono essere utili in applicazioni come armatura del corpo e dispositivi medici.
• Creare un reticolo basato su travatura per produrre strutture con un coefficiente di Poisson negativo.
• Queste funzionalità sono integrate all'interno di Creo, senza uscire dall'ambiente di Creo, e sono completamente associative.
Informazioni aggiuntive
Suggerimenti: | Nessuna. |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
