Supporto dei carichi di forza remoti in Progettazione generativa
Creo+
Posizione nell'interfaccia utente:

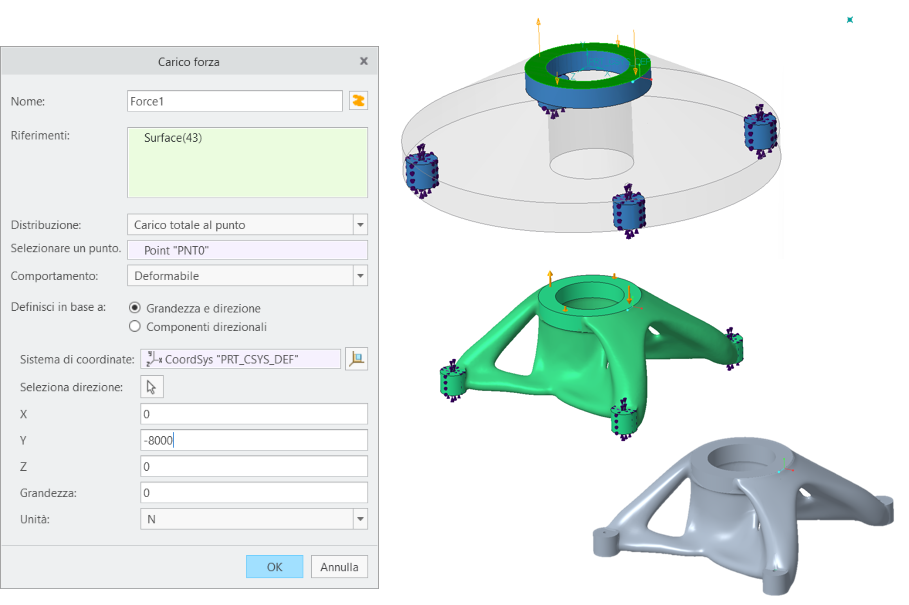

1. Nell'applicazione Progettazione generativa fate clic su > . Viene visualizzata la finestra di dialogo Carico forza (Force Load).
2. Nell'elenco Distribuzione (Distribution) selezionate Carico totale al punto (Total load at point).
Video
Descrizione
In Progettazione generativa è ora possibile definire un carico di forza attraverso un punto e applicarlo alle superfici della geometria preservata. Il comportamento del carico totale a un punto può essere uno dei seguenti:
• Deformabile (Deformable) - Valore di default. Consente la deformazione di corpi connessi e non aggiunge rigidità al sistema.
• Rigida (Rigid) - Non consente la deformazione di corpi connessi e aggiunge rigidità al sistema.
Potete inoltre definire il comportamento di tipo Deformabile (Deformable) o Rigida (Rigid) per i carichi di momento. In questo caso non è necessario un punto remoto. Al contrario, un centroide delle aree selezionate viene inviato al solutore di ottimizzazione.
Vantaggi
Con questo miglioramento è possibile applicare facilmente una forza distribuita sul riferimento selezionato in cui è applicato il carico. Questo miglioramento acquisisce la finalità di progettazione senza compromessi in termini di condizioni di caricamento.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Il miglioramento della definizione di un carico di forza attraverso un punto è supportato soltanto negli studi strutturali. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
