Vincolo di simmetria di rotazione
Creo+
Posizione nell'interfaccia utente:

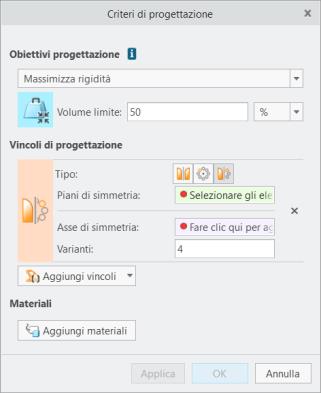

1. Nell'applicazione Progettazione generativa fate clic su Aggiungi criteri di progettazione (Add Design Criteria). Viene visualizzata la finestra di dialogo Criteri di progettazione (Design Criteria).
2. Fate clic su > > .
Video
Descrizione
È ora possibile utilizzare la simmetria di rotazione come vincolo geometrico aggiuntivo nei criteri di progettazione di uno studio generativo.
In un vincolo di tipo Simmetria (Symmetry) è ora possibile selezionare una simmetria planare, una simmetria di rotazione o entrambe. In fase di impostazione della simmetria di rotazione, è necessario specificare l'asse di simmetria e il numero di varianti per la serie rotazionale.
In fase di esecuzione di ottimizzazioni di progettazione generativa, è necessario verificare che la geometria ottimizzata sia strutturata simmetricamente attorno a un asse. Potrebbe essere necessario applicare questa simmetria in combinazione con la simmetria attraverso un piano.
Vantaggi
Le versioni precedenti di Creo supportano vincoli di simmetria soltanto attraverso un piano. Questo miglioramento conferisce maggiore controllo sull'output della geometria delle ottimizzazioni generative. Consente di generare progetti bilanciati in senso radiale.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | La ricostruzione nella b-rep (rappresentazione al limite) potrebbe non mantenere una simmetria di rotazione esatta. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
