Supporto della dimensione minima della feature in Progettazione generativa
Creo+
Posizione nell'interfaccia utente:
1. Nell'applicazione Progettazione generativa fate clic su Aggiungi criteri di progettazione (Add Design Criteria). Viene visualizzata la finestra di dialogo Criteri di progettazione (Design Criteria).
2. In Vincoli di progettazione (Design Constraints) fate clic su Aggiungi vincoli (Add Constraints).

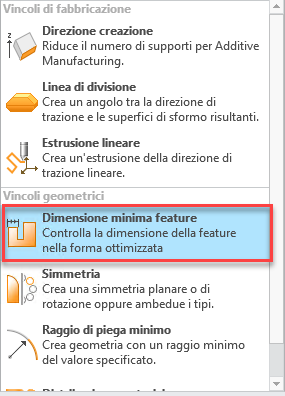

3. In Vincoli geometrici (Geometric Constraints) selezionate Dimensione minima feature (Minimum Feature Size) dall'elenco.
Video
Descrizione
In Progettazione generativa (Generative Design) è ora possibile definire la dimensione minima della feature desiderata della geometria risultante che controlla lo spessore di ottimizzazione.
Il nuovo vincolo di geometria Dimensione minima feature (Minimum Feature Size) consente di impostare la dimensione minima della feature per ciascun criterio di progettazione nelle unità desiderate. Il valore preferito per la dimensione minima della feature è 3 volte la dimensione dell'elemento, senza alcun limite superiore.
La dimensione minima della feature è elencata in Informazioni aggiuntive (Additional Information) per il nodo dei criteri di progettazione nell'albero generativo.
Nelle versioni precedenti non era possibile controllare lo spessore minimo della forma ottimizzata. Questa condizione determinava situazioni in cui, nel modello risultante, venivano create feature molto sottili, potenzialmente difficili da fabbricare o con aree di debolezza.
Vantaggi
Questo miglioramento consente di definire la dimensione minima della feature per l'ottimizzazione al fine di acquisire la finalità di progettazione. Controlla lo spessore della geometria risultante ed evita strutture con pareti sottili nell'ottimizzazione.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
