Supporto dei carichi portanti in Progettazione generativa
Creo+
Posizione nell'interfaccia utente:

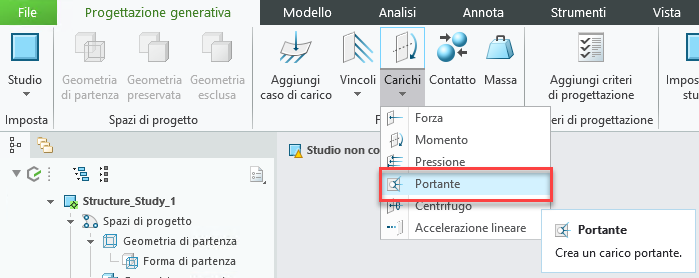

• Nell'applicazione Progettazione generativa (Generative Design) fate clic su > . Viene visualizzata la finestra di dialogo Carico portante (Bearing Load).
Video
Descrizione

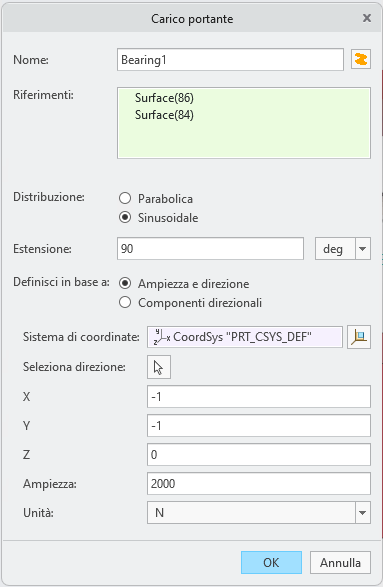

In Progettazione generativa (Generative Design) è ora possibile definire un carico di forza portante totale su superfici cilindriche.
• È possibile definire la distribuzione della forza come funzione parabolica o sinusoidale. La distribuzione della forza di default è di tipo parabolico.
• È possibile impostare l'angolo di luminanza che definisce l'angolo dal vettore di direzione del carico su cui distribuire il carico in ciascun lato. L'angolo di luminanza di default è di 90 gradi.
• È possibile selezionare Ampiezza e direzione (Magnitude and direction) o Componenti direzionali (Directional components) per definire l'ampiezza e la direzione del carico.
Una volta definito, il carico portante viene elencato nell'albero del modello, nella sezione relativa ai carichi dell'insieme di carico specificato.
In precedenza non era possibile acquisire le condizioni di carico appropriate necessarie per l'ottimizzazione quando erano richiesti carichi portanti. Era necessario definire condizioni di carico standard tali da non acquisire la finalità di progettazione o sovravincolare il modello per tenere conto delle condizioni portanti.
Vantaggi

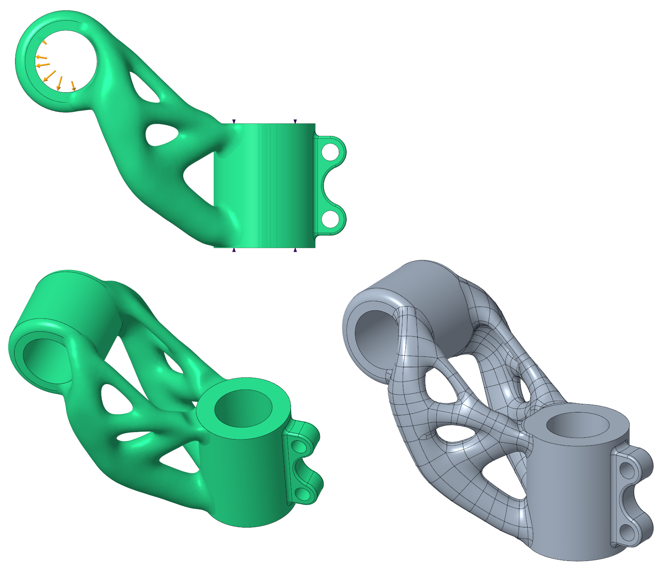

Grazie a questo miglioramento, è ora possibile definire le condizioni di carico per l'ottimizzazione in modo più accurato, acquisendo la finalità di progettazione.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
