Posizione nell'interfaccia utente: nel progetto composito fate clic su Strati (Plies) > Splicing strati (Splice Plies).

Guardate il video in Learning Connector.

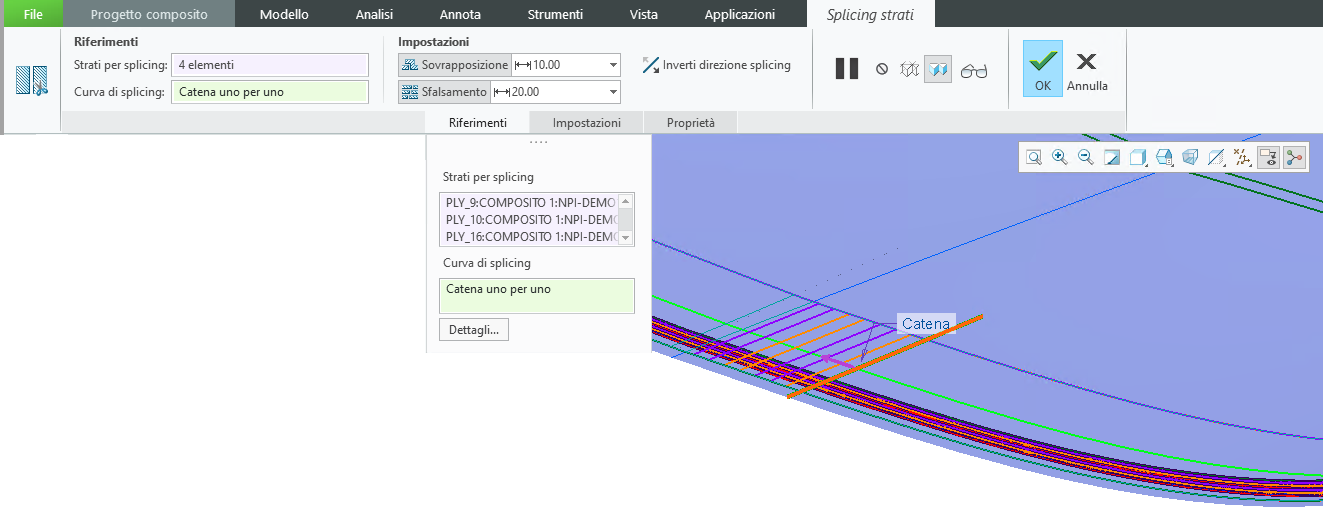

È ora possibile utilizzare il nuovo comando Splicing strati (Splice Plies) per suddividere in due parti uno strato esistente mediante una curva o uno spigolo sulla superficie di stratificazione. È possibile eseguire lo splicing di uno strato con una connessione di testa o sovrapposizione. È inoltre possibile sfalsare la posizione del giunto in caso di selezione di più strati.

La curva di splicing definisce la traiettoria di splicing o darting. La curva di splicing può essere una catena aperta o chiusa. Deve formare un loop chiuso con se stesso o con il limite dello strato. Gli esempi riportati di seguito illustrano diversi modi in cui è possibile selezionare una curva di splicing per eseguire lo splicing o il darting degli strati.

Questo miglioramento è utile per dividere uno strato molto grande in pezzi più piccoli, in modo che la dimensione della serie piatta di questi pezzi non superi la larghezza del rotolo del materiale. È inoltre possibile utilizzare lo splicing per eseguire il darting di una sezione di uno strato in modo da eliminare i problemi di drappeggio, ad esempio la formazione di grinze.

Questo miglioramento consente di definire uno strato concettuale di grandi dimensioni e di eseguirne lo splicing in un secondo momento in base alle esigenze di fabbricazione, senza dover ridefinire lo strato progettato.
