Creo Simulate - Visualizzazione dei risultati compositi
Creo+
Posizione nell'interfaccia utente: Eseguite le seguenti operazioni:
1. Dopo aver creato ed eseguito un'analisi su una struttura composita in Creo Simulate, aprite la finestra di dialogo Result Window Definition.

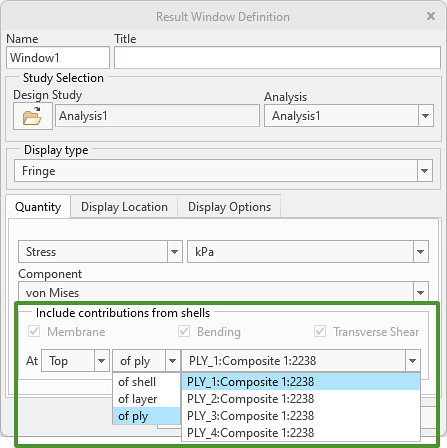

2. In Include contributions from shells, selezionate of ply come illustrato nella figura seguente:
Gli oggetti in laminato della feature composita vengono visualizzati nella casella adiacente.
3. Selezionate un oggetto in laminato dall'elenco.
4. Fate clic su OK per visualizzare i risultati dell'analisi per l'intero oggetto in laminato.
Descrizione
È ora possibile visualizzare i risultati della sollecitazione di simulazione per un intero oggetto in laminato in Creo Simulate, il che vi permette di concentrarvi su di esso per comprendere meglio l'analisi.
Vantaggi
Questo miglioramento aumenta la produttività mostrando i risultati dell'analisi per ogni strato e semplificando la comprensione dei risultati relativi al progetto composito.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
