Supporto di file per la proiezione laser
Creo+

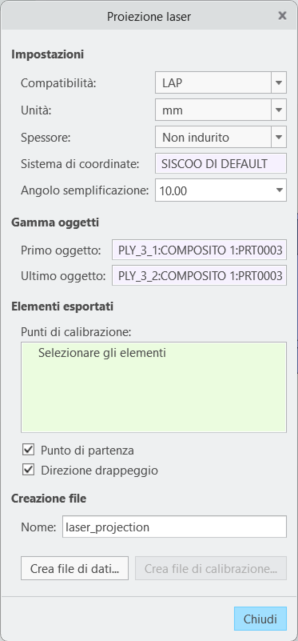

Posizione nell'interfaccia utente: nell'ambiente di un progetto composito fate clic su >
Proiezione laser (Laser Projection).
Proiezione laser (Laser Projection).
Descrizione
È ora possibile creare file di dati per la proiezione laser dall'elenco di laminati compositi per supportare l'hardware e la procedura di proiezione laser. I file di proiezione laser possono essere creati per uno o più strati e core oppure per tutti contemporaneamente, utilizzando il formato LAP o Virtek.
Potete creare i file di calibrazione della proiezione e i file di dati di proiezione. Facoltativamente, potete includere anche le informazioni sul punto di partenza e sulla direzione di drappeggio. Per creare un file di proiezione laser, è possibile eseguire la simulazione di drappeggio in base allo spessore di materiale non indurito.
Potete specificare il percorso completo della directory di default in cui memorizzare i file di proiezione laser in uno dei seguenti modi:
• Fate clic su > . Nella finestra di dialogo Opzioni Creo Parametric (Creo Parametric Options) fate clic su > . Specificate i valori in Proiezione laser (Laser Projection).
• Impostate l'opzione di configurazione composite_laser_projection_dir.
Vantaggi
Questo miglioramento supporta il processo di produzione guidato dal laser e consente di incrementare la qualità dei prodotti compositi.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nuova opzione di configurazione: • composite_laser_projection_dir <empty>* |
