Progettazione basata su zone
Creo+
Posizione nell'interfaccia utente: nell'ambiente di un progetto composito attenetevi alla procedura descritta di seguito.
• Fate clic su
Strato (Ply). In Tipo (Type), selezionate
Strato basato su zone (Zone Based Ply).
Strato (Ply). In Tipo (Type), selezionate Strato basato su zone (Zone Based Ply).
• Utilizzate i seguenti comandi nel gruppo Zone (Zones):
◦
Zona laminato (Laminate Zone)
Zona laminato (Laminate Zone)◦
Pile zona (Zone Stacks)
Pile zona (Zone Stacks)◦
Strati da zone (Plies From Zones)
Strati da zone (Plies From Zones)
Video
Descrizione

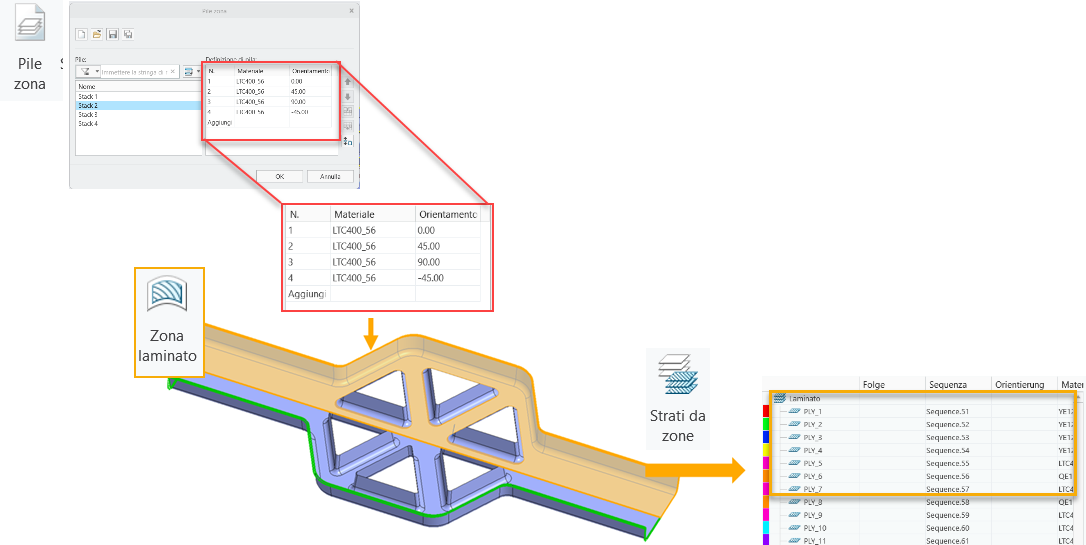

È ora possibile utilizzare la nuova progettazione basata su zone per creare strati e core basati su zone.

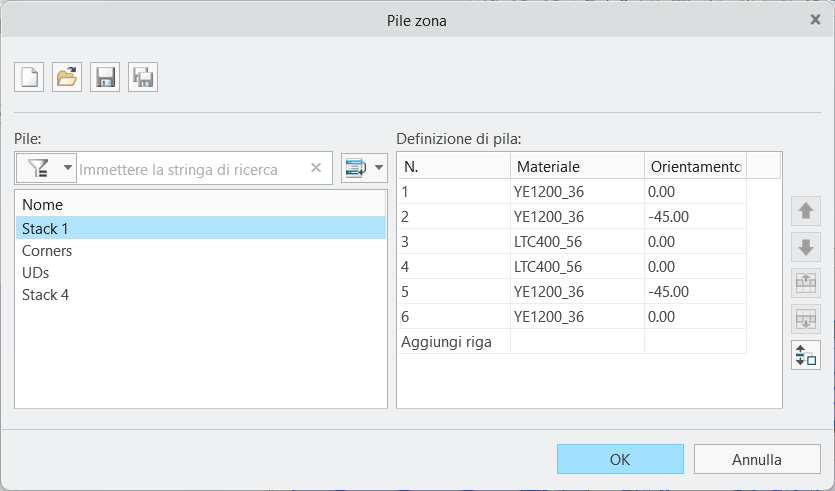

È possibile definire le regioni concettuali delle zone sulla superficie di stratificazione e creare file recipe di pile di zona che includano le definizioni di laminato locali.

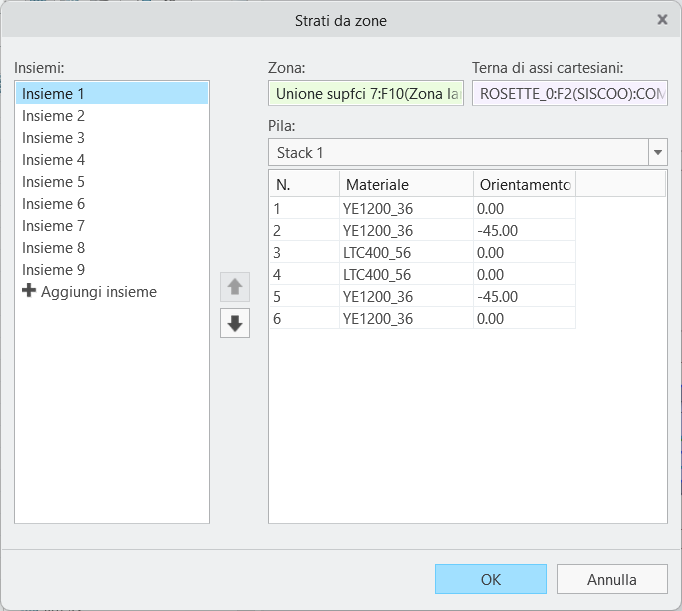

Utilizzando lo strumento Strati da zone (Plies From Zones) per creare automaticamente strati e core basati su zone, è possibile combinare le zone con file recipe e terne di assi cartesiani di pile di zona.
Quando modificate il limite di una zona, vengono aggiornati i limiti degli strati e dei core creati in base alla zona.
Vantaggi
Capacità di definire un progetto composito top-down concettuale mediante zone e pile di zone.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
