Miglioramenti apportati all'esportazione di una serie piatta
Creo+
Posizione nell'interfaccia utente: nell'ambiente composito fate clic su >
Esporta serie piatta (Export Flat Pattern).
Esporta serie piatta (Export Flat Pattern).Descrizione

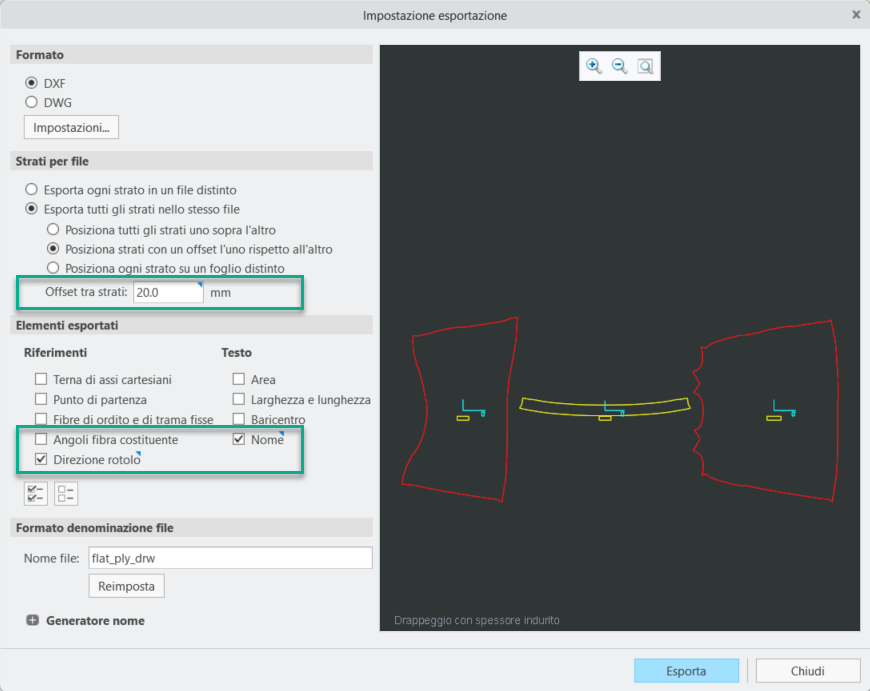

Quando esportate le serie piatte degli oggetti in laminato, la finestra di dialogo Impostazione esportazione (Export Setup) risulta migliorata con un numero superiore di opzioni per conferire maggiore controllo sugli elementi esportati.
• Quando esportate più oggetti in laminato nello stesso file, potete ora specificare la distanza tra gli oggetti in laminato.
• I nuovi marcatori Nome (Name) e Direzione rotolo (Roll direction) consentono ora di includere il nome e la direzione del rotolo di un oggetto in laminato nella serie piatta. Il nome dell'oggetto in laminato viene visualizzato immediatamente sotto il punto di partenza nella serie piatta.
Nel file esportato avviene quanto segue:
• Il tipo selezionato dello spessore dello strato (indurito o non indurito) per il drappeggio di un oggetto in laminato viene fornito nel campo delle informazioni DXF.
• Nel file esportato vengono creati livelli DXF aggiuntivi per controllare separatamente la visibilità della geometria e del testo dell'oggetto in laminato esportato.
Vantaggi
Questi miglioramenti offrono maggiore controllo sulle informazioni esportate e ottimizzano la produttività.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nuove opzioni di configurazione: • export_ply_name_text_to_dxf_dwg yes*/no • export_ply_roll_dir_to_dxf_dwg yes*/no |
