Campione core
Creo+
Posizione nell'interfaccia utente: nell'ambiente di un progetto composito fate clic su
Campione core (Core Sample).
Campione core (Core Sample).Video
Descrizione
È ora possibile analizzare il laminato e ottenere un elenco degli oggetti in laminato locali in corrispondenza di un punto di Riferimento selezionato utilizzando il comando Campione core (Core Sample).

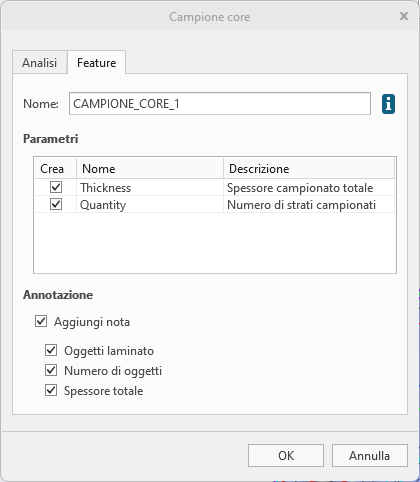

Campione core (Core Sample).Quando create una feature Campione core (Core Sample), vengono forniti due parametri per riportare lo spessore campionato totale e il numero di oggetti in laminato campionati, oltre all'elenco degli oggetti in laminato locali.

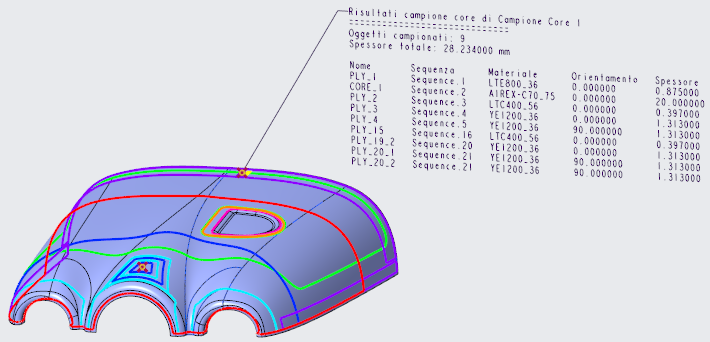

Potete anche creare una nota con la feature Campione core (Core Sample) per visualizzare l'elenco degli oggetti in laminato locali nell'area grafica e nel disegno di un ply book.
Potete utilizzare il parametro Thickness per eseguire un'analisi definita dall'utente (ADU) e visualizzare un plot a colori dello spessore del laminato sulla superficie di stratificazione.
Vantaggi
Questo miglioramento offre un livello avanzato di dettaglio sul progetto composito e aggiunge maggiore chiarezza al disegno del ply book.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | È possibile selezionare soltanto i punti di Riferimento creati nell'ambiente del progetto composito. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
