Posizione nell'interfaccia utente: nel progetto composito fate clic su Strati (Plies) > Strato core (Core Ply).

Guardate il video in Learning Connector.

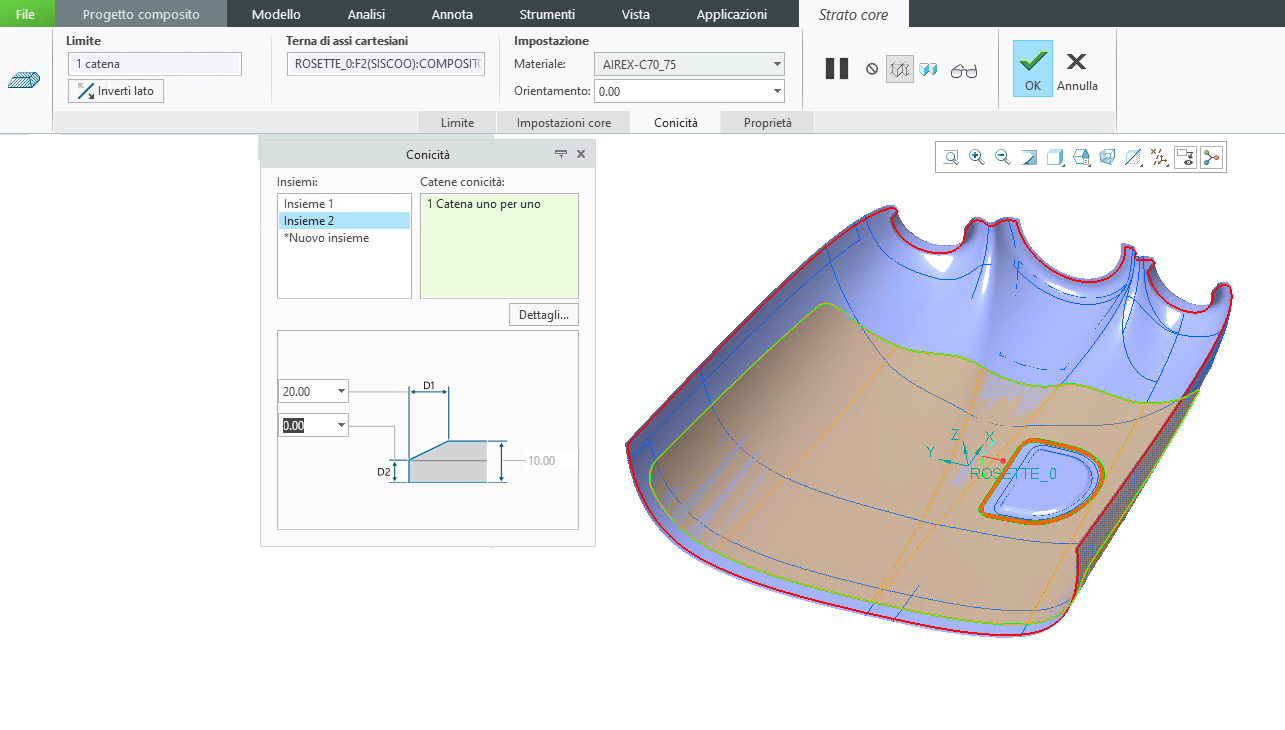

È ora possibile utilizzare il nuovo comando Strato core (Core Ply) per creare un oggetto strato del core nell'albero del laminato.

Uno strato del core è costituito da una catena limite, una definizione di materiale, un sistema di coordinate della terna di assi cartesiani, un angolo di orientamento, un valore di drop-off e una definizione di conicità opzionale. Oltre al loop del limite esterno richiesto, potete anche includere loop interni.

Potete definire una conicità su ciascuna catena tangente dei loop esterni e interni. Se selezionate varie catene tangenti, potete inoltre applicare più valori di conicità per ogni loop di limite.

Per impostare i prefissi di default per il nome e la sequenza di uno strato core, fate clic su File > Opzioni (Options). Nella finestra di dialogo Opzioni Creo Parametric (Creo Parametric Options) fate clic su Applicazioni (Applications) > Composito (Composite). Specificate i valori in Impostazioni regola nome (Name Policy Settings). In alternativa, impostate le opzioni di configurazione seguenti:

Questo miglioramento è utile in caso di progettazione di una stratificazione composita. In precedenza non era possibile definire un oggetto strato del core in Creo.

Con questo miglioramento è possibile creare oggetti strato del core come uno degli oggetti in laminato chiave in un progetto composito. È possibile utilizzarlo per derivare una serie piatta per la fabbricazione della parte composita.
