Propagazione delle designazioni di riferimento ai nomi delle feature
Creo+
Posizione nell'interfaccia utente:
1. Nell'applicazione Cablaggio (Cabling) fate clic su > . Viene visualizzata la finestra di dialogo Designatore autom (Auto Designator).
2. Selezionate le designazioni di riferimento e fate clic su Propaga a nome feature (Propagate to Feature Name). Viene visualizzata la finestra di dialogo Propaga a nome feature (Propagate to Feature Name).
 |
Per selezionare più designazioni di riferimento, utilizzate i tasti di modifica standard CTRL e MAIUSC oppure premete CTRL+A per selezionare l'intero elenco.
|
Video
Descrizione

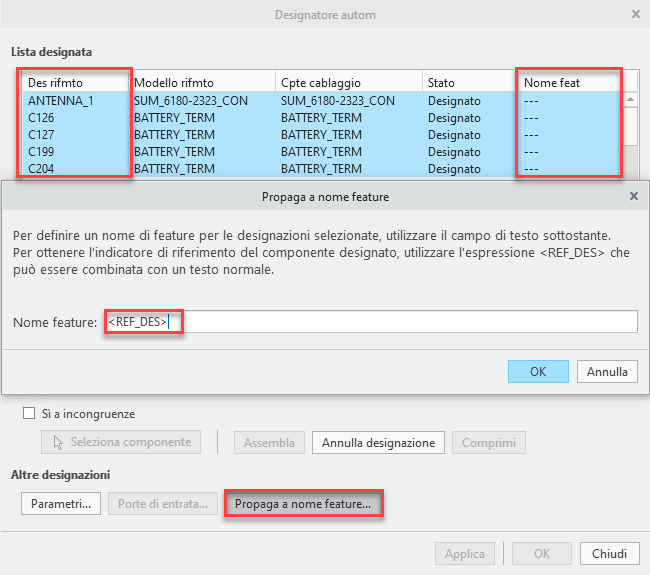

Potete ora propagare automaticamente le designazioni di riferimento selezionate ai nomi delle feature utilizzando l'espressione <REF_DES> nella finestra di dialogo Propaga a nome feature (Propagate to Feature Name). I nomi di feature sono associati a wtParts in Windchill e più in basso in MPMLink, quando si gestisce il report Elenco parti. È possibile utilizzare l'espressione <REF_DES> in combinazione con qualsiasi altra stringa di testo. Potete anche rimuovere i nomi di feature per i componenti selezionati eliminando l'espressione e lasciando vuoto il campo di testo del nome della feature.
Vantaggi
Questo miglioramento consente di risparmiare il tempo e la fatica richiesti per assegnare manualmente i nomi di feature per i componenti designati da utilizzare a valle in Windchill e MPMLink.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
