Posizione nell'interfaccia utente: fate clic su Applicazioni (Applications) > Cablaggio (Cabling). Viene visualizzato l'albero del cablaggio.

Guardate il video in Learning Connector.

È ora possibile utilizzare il nuovo albero del cablaggio per gestire i dati di cablaggio nel modello. L'albero è specifico dell'app Cablaggio (Cabling).

Nell'albero del cablaggio sono disponibili le seguenti tre viste: Vista cavo (Cable View), Vista fascio (Bundle View) e Vista connettività (Connectivity View). Queste viste consentono di visualizzare la struttura del cablaggio preassemblato in modi diversi. Ogni vista è indipendente dall'altra e dispone di filtri e colonne dedicati.

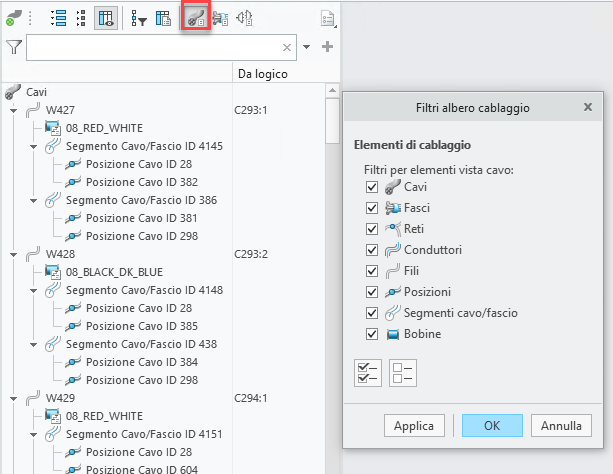

La Vista cavo (Cable View) visualizza tutti i cavi, i fili, le coperture a treccia, le reti e i fasci nel cablaggio preassemblato attivo. Potete espandere i cavi, i fili, le reti o i nodi dei fasci per ottenere informazioni aggiuntive, ad esempio bobine, segmenti e punti di posizione per ciascun segmento.

La Vista cavo (Cable View) consente di visualizzare immediatamente tutti i cavi instradati nel cablaggio preassemblato attivo. Inoltre, consente di esaminare e modificare facilmente i cavi instradati.

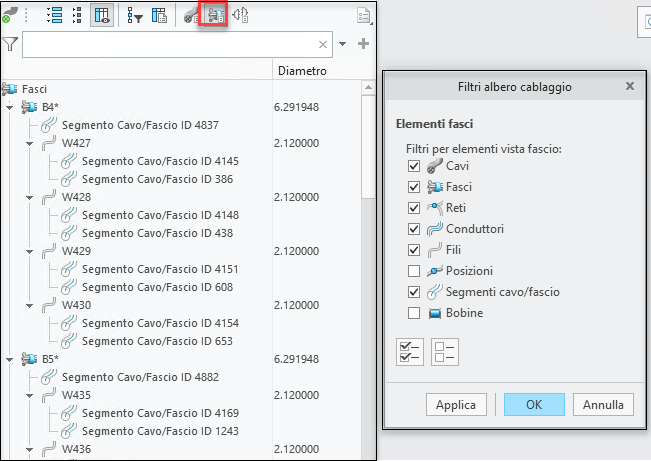

La Vista fascio (Bundle View) visualizza i fasci e il relativo contenuto nel cablaggio preassemblato attivo. Il contenuto del fascio può essere costituito da fasci, cavi, fili e bobine aggiuntivi. In questa vista vengono inoltre visualizzati i cavi parzialmente instradati attraverso un fascio.

La Vista fascio (Bundle View) consente di trovare facilmente tutti i fasci e il relativo contenuto e proprietà nel cablaggio preassemblato attivo. Consente di esaminare facilmente e modificare i fasci e il relativo contenuto.

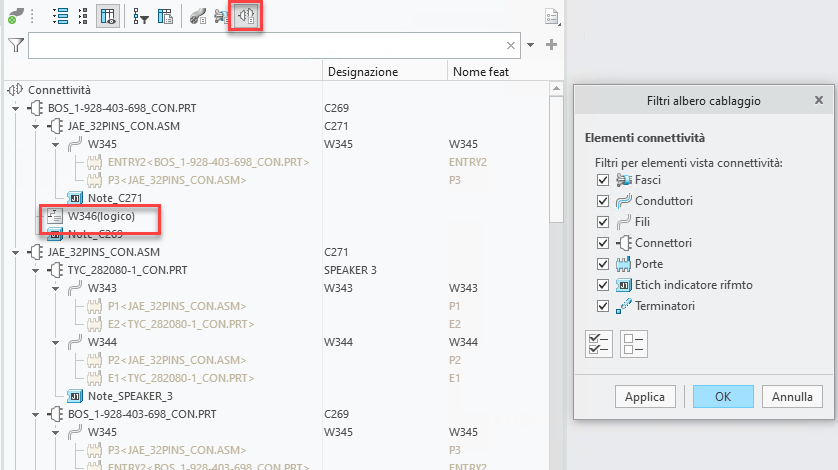

Nella Vista connettività (Connectivity View) vengono visualizzati tutti i connettori designati e l'instradamento tra di essi nel cablaggio preassemblato attivo. Potete espandere i fili instradati per visualizzare le relative porte su entrambe le estremità. Questa vista mostra i fili logici che non sono ancora instradati come elementi logici. Visualizza inoltre i terminatori e le etichette di designazione di riferimento.

La Vista connettività (Connectivity View) consente di visualizzare facilmente la struttura della connettività del cablaggio preassemblato attivo. Semplifica l'esame e la convalida del progetto del cablaggio preassemblato.

L'albero del cablaggio migliora la gestione dei dati nel cablaggio.

In precedenza, era difficile comprendere la struttura del cablaggio preassemblato perché tutti gli elementi venivano elencati nell'albero del modello come elenco piatto basato sull'ordine di rigenerazione anziché come una struttura logica.

L'albero del cablaggio offre una migliore visibilità nella struttura del cablaggio preassemblato con le relative viste indipendenti. Ora è più facile individuare gli elementi del cablaggio preassemblato per apportare modifiche o creare nuovi instradamenti. Questo miglioramento consente di semplificare la creazione, l'esame e la convalida del progetto del cablaggio preassemblato.
