Simulazione del modello Origine banda larga - Esercizio 2 - Creazione di condizioni al limite
1. In Domini (Domains) fate clic con il pulsante destro del mouse su PROPELLER_Body_1 e selezionate
Aggiungi condizione al limite (Add Boundary Condition). Viene visualizzata la finestra di dialogo Insiemi superfici (Surface Sets).
Aggiungi condizione al limite (Add Boundary Condition). Viene visualizzata la finestra di dialogo Insiemi superfici (Surface Sets).2. Selezionate propeller_side1 come mostrato nella figura di seguito.

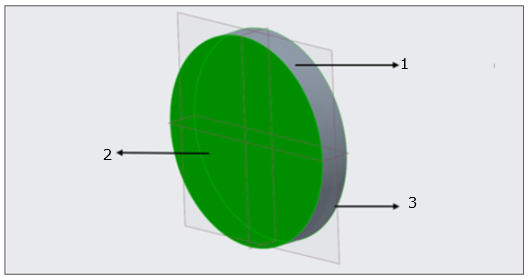

Figura 9. Superfici di limiti
1. propeller_top
2. propeller_side1
3. propeller_side2
3. Fate clic su OK. In Limiti generali (General Boundaries) viene creata una nuova entità BC_00001.
4. In Domini (Domains) fate clic con il pulsante destro del mouse su PROPELLER_Body_1 e selezionate Aggiungi condizione al limite (Add Boundary Condition). Viene visualizzata la finestra di dialogo Insiemi superfici (Surface Sets).
Aggiungi condizione al limite (Add Boundary Condition). Viene visualizzata la finestra di dialogo Insiemi superfici (Surface Sets).6. Fate clic su OK. In Limiti generali (General Boundaries) viene creata una nuova entità BC_00002.
7. In Domini (Domains) fate clic con il pulsante destro del mouse su PROPELLER_Body_1 e selezionate Aggiungi condizione al limite (Add Boundary Condition). Viene visualizzata la finestra di dialogo Insiemi superfici (Surface Sets).
Aggiungi condizione al limite (Add Boundary Condition). Viene visualizzata la finestra di dialogo Insiemi superfici (Surface Sets).9. Fate clic su OK. In Limiti generali (General Boundaries) viene creata una nuova entità BC_00003.
10. Fate clic con il pulsante destro del mouse e rinominate le seguenti condizioni al limite:
◦ BC_00001 con il nome propeller_side1
◦ BC_00002 con il nome propeller_side2
◦ BC_00003 con il nome propeller_top
