Panoramica dell'acustica dell'elica
Questo tutorial illustra la simulazione aeroacustica di un'elica. L'elica è composta da 2 pale e ruota a 5100 rpm. È racchiusa da un dominio esterno per eseguire la simulazione del flusso esterno. La figura riportata di seguito mostra il dominio di calcolo con l'elica e le condizioni per la simulazione.
Le simulazioni identificano l'origine acustica e prevedono il livello sonoro in due progetti, come descritto di seguito.
Progetto 1: modello Origine banda larga
La simulazione costante dell'elica viene eseguita utilizzando il modello Origine banda larga (Broadband Source) per identificare l'origine acustica.
Progetto 2: modello Ffowcs Williams Hawkings (FWH)
La simulazione transitoria viene eseguita utilizzando i risultati in regime stazionario ottenuti come soluzione iniziale e il modello Ffowcs Williams Hawkings (FWH) viene utilizzato per prevedere il livello sonoro.

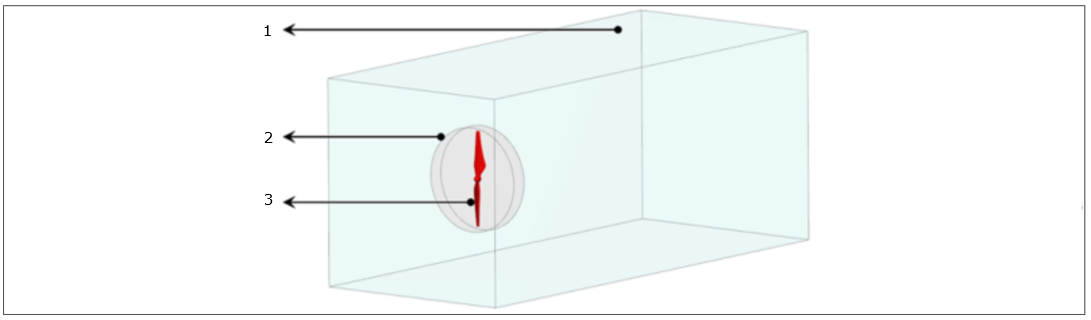

Panoramica del problema - Riempimento di un serbatoio del carburante
Proprietà dei fluidi
Densità aria (Air Density) - 1.17kg/m3
Viscosità aria (Air Viscosity) - 1.85e-05 Pa-s
1. Inclusione
Pressione (Pressure) - 0 Pa
2. Zona MRF dell'elica
3. Elica
Velocità di rotazione (Rotational speed) - 5100 rpm
Direzione di rotazione (Rotational direction) - Senso antiorario (Counterclockwise)
