Workflow della designazione manuale dei componenti e della stesura dei cavi
Prima di stendere un filo, un cavo o una guaina, è necessario definire o leggere i file di bobina per ciascun elemento. Per ulteriori informazioni, consultare gli argomenti Creazione di bobine e Modifica delle bobine.
Il workflow della designazione manuale dei componenti e della stesura dei cavi è descritto di seguito.
1. Designazione manuale dei componenti
a. Fate clic su
Dati cablaggio (Cabling Data) >
.
Dati cablaggio (Cabling Data) > .b. Selezionate il componente da designare come connettore.
2. Selezionate il sistema di coordinate da assegnare come porte di entrata per portare il cavo e il filo sul connettore nella tabella Porte di entrata (Entry Ports).
a. Nella colonna Nome porta di entrata (Entry Port Name) selezionate il sistema di coordinate sul connettore.
b. Impostare il valore da FALSE a TRUE nella colonna Porta di entrata designata (Designated Entry Port).
c. Selezionate un tipo di porta nella colonna Tipo (Type).
▪ Filo (Wire) consente di stendere un singolo filo. Non è possibile stendere un cavo o più fili a una porta di accesso di tipo Filo (Wire).
▪ Rotondo (Round) e Piatto (Flat) consentono più collegamenti. Un cavo piatto viene steso ad una porta di accesso di tipo Piatto (Flat).
d. Impostate un valore per Lunghezza interna (Internal Length).
e. Fate clic su Applica (Apply) per designare il connettore.
3. Designate tutti i componenti come connettori presenti nell'assieme di cablaggio.
4. Stendete i fili e i cavi attraverso le porte di entrata sui connettori.
Esempio
Fare riferimento all'assieme di esempio cabling_assembly.asm per informazioni su come designare manualmente i componenti e stendere automaticamente i cavi attraverso le porte di entrata dei connettori. Alcuni modelli di esempio sono disponibili qui. Aprite il file cabling_assembly.asm. Selezionate MANUAL_ROUTE dall'elenco
Orientamenti salvati (Saved Orientations). Impostate MANUAL-ROUTING come cablaggio preassemblato di lavoro.
Orientamenti salvati (Saved Orientations). Impostate MANUAL-ROUTING come cablaggio preassemblato di lavoro.1. Fate clic su Dati cablaggio (Cabling Data) > .

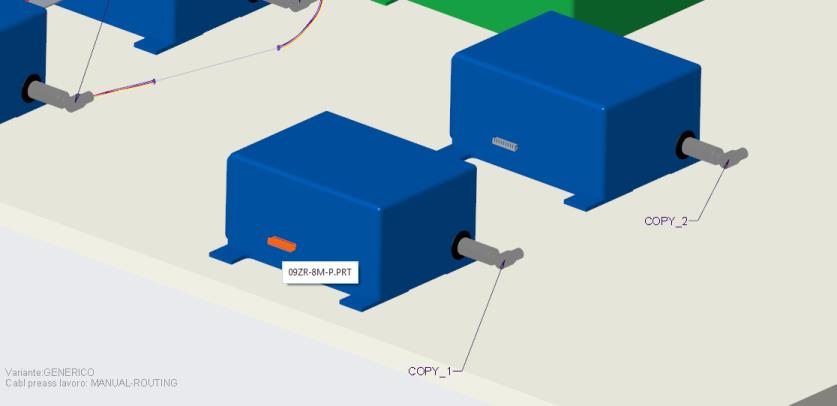

Dati cablaggio (Cabling Data) > .2. Selezionate il componente da designare come illustrato nella figura. Il nome del componente e la designazione di riferimento vengono visualizzati nella tabella.
3. Per designare una porta di entrata, espandete la tabella Porte di entrata (Entry Ports).
4. Per designare 09ZR-8M-P, modificate il valore da FALSE a TRUE nella colonna Porta di entrata designata (Designated Entry Port). Selezionate un valore per Tipo (Type) e definite il valore di Lunghezza interna (Internal Length), se necessario.
5. Fate clic su Applica (Apply). Il connettore viene designato.
6. Seguite i passi da 1 a 5 per designare l'altro componente come illustrato nella figura.
7. Fate clic su
Stendi cavi (Route Cables) per aprire la finestra di dialogo Stendi cavi (Route Cables).
Stendi cavi (Route Cables) per aprire la finestra di dialogo Stendi cavi (Route Cables).8. Fate clic su No nella casella di messaggio Designazione componente (Component Designation).
9. Nella finestra di dialogo Stendi cavi (Route Cables) fate clic su
per stendere un filo.
per stendere un filo. | Assicuratevi che le bobine siano state lette prima di avviare la stesura di fili e cavi. |
10. Selezionate il primo connettore nell'area grafica. Viene visualizzato il menu SEL PRT ENTR (SEL ENTRYPRT).
11. Fate clic su ENTRATA (ENTRY) e Fine selez (Done Sel) per specificare la posizione Da (From).
12. Selezionate l'altro connettore nell'area grafica. Viene visualizzato il menu SEL PRT ENTR (SEL ENTRYPRT).
13. Fate clic su ENTRATA (ENTRY) e Fine selez (Done Sel) per specificare la posizione A (To).

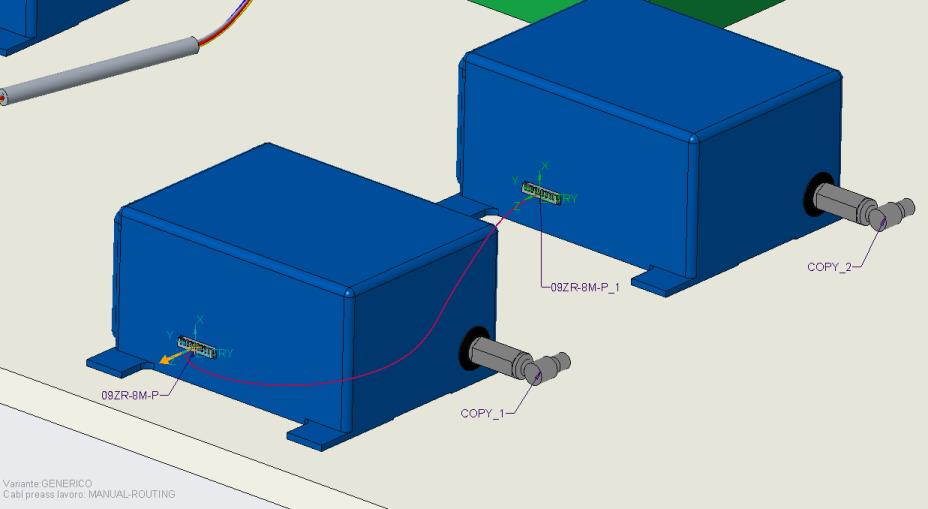

14. Fate clic su Applica (Apply). Il filo viene steso attraverso le porte di entrata dei due connettori.
15. Fate clic su Posizione (Location). Viene visualizzata la scheda Posizione (Location).

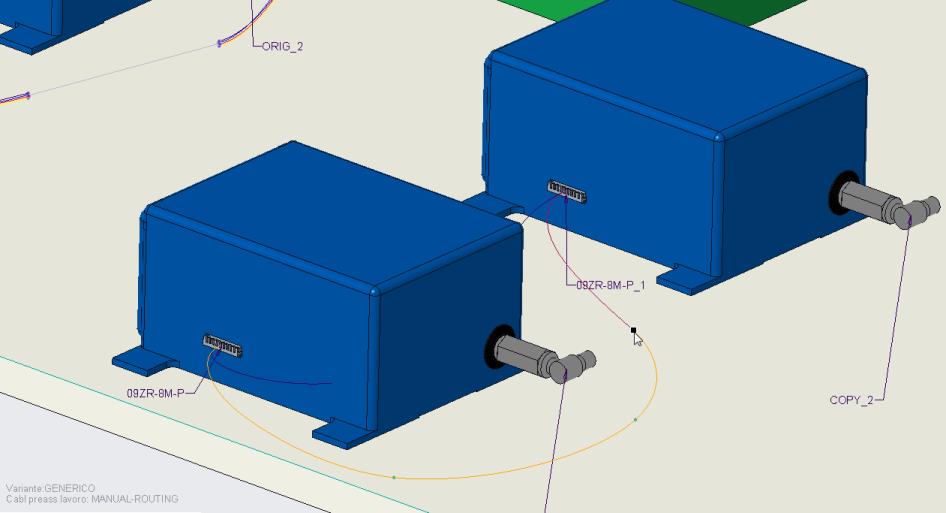

16. Fate clic nell'area grafica per aggiungere posizioni come mostrato nella figura, quindi fate clic su OK.
Per annullare la designazione di un connettore
1. Fate clic con il pulsante destro del mouse sul connettore e selezionate
Annulla designazione (Undesignate).
Annulla designazione (Undesignate).2. Il componente non viene più designato come connettore.
