Creazione di bobine
Una bobina definisce i parametri per fili, cavi, guaine o alcuni elementi cosmetici. Il cablaggio utilizza le informazioni sulla bobina per creare e rigenerare la rappresentazione grafica 3D.
Prima di eseguire la stesura, assicuratevi di avere una bobina disponibile. Utilizzate la finestra di dialogo Parametri elettrici (Electrical Parameters) per creare e modificare le bobine. Gli aggiornamenti apportati ai parametri delle bobine dopo la stesura vengono riflessi nel modello grafico 3D dopo la rigenerazione.
Parametri delle bobine
Nella tabella riportata di seguito sono elencati tutti i parametri delle bobine di sistema. Sono inoltre inclusi i parametri obbligatori, opzionali e consigliati per il tipo specifico di bobina. È altresì possibile aggiungere un parametro definito dall'utente per specificare i requisiti specifici.
• R=Obbligatorio
• O=Opzionale
• RD=Consigliato
|
Parametri
|
Descrizione
|
Filo
|
Cavo
|
Conduttore cavo
|
Guaina
|
Cosmetica
|
Marcatore
|
Fascetta
|
|---|---|---|---|---|---|---|---|---|
|
NAME
|
Nome della bobina.
|
R
|
R
|
R
|
||||
|
TYPE
|
Tipo di bobina.
|
WIRE
|
PREFAB
|
SHEATH
|
MARKER
|
|||
|
SHEATH_TYPE
|
Specifica il tipo di guaina per questa bobina. I valori validi sono TAPE, TUBE e SHRINK
|
R
|
||||||
|
PN
|
Numero parte del cliente (utente).
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER
|
Nome del fornitore.
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER_PN
|
Numero della parte generato dal produttore.
|
R
|
R
|
R
|
R
|
|||
|
MIN_BEND_RADIUS
|
Imposta il raggio minimo di piegatura consentito per il cavo o la guaina durante la stesura.
Se impiegato con i parametri di bobina di cavo DEFINE e ENDDEF per la definizione di un conduttore, il valore di questo parametro sostituisce quello del parametro DEFAULT_COND_BEND_RAD.
|
R
|
R
|
O
|
O
|
|||
|
THICKNESS
|
Diametro del cavo di tipo WIRE o ROUND e spessore del cavo di tipo FLAT.
Utilizzate questo valore per l'offset dell'asse di mezzeria del cavo dalle superfici quando collocate una posizione.
Se impiegato con i parametri di bobina di cavo DEFINE e ENDDEF per la definizione di un conduttore, il valore di questo parametro sostituisce quello del parametro DEFAULT_COND_THICKNESS.
|
R
|
R
|
O
|
||||
|
UNITS
|
Imposta le unità per lo spessore della bobina, ad esempio millimetro, piede o pollice.
|
R
|
R
|
R
|
R
|
|||
|
NUM_CONDUCTORS
|
Numero totale di conduttori presenti in un cavo.
|
R
|
||||||
|
COLOR
|
Definisce il colore dell'isolante dei cavi e dei fili o delle guaine. Il valore di questo parametro deve essere mappato al nome di un colore in Gestione Aspetti (Appearances Manager).
|
RD
|
RD
|
RD
|
RD
|
|||
|
DENSITY
|
Densità lineare, massa per lunghezza unità. È necessario specificare anche i parametri MASS_UNITS e UNITS per il filo, il cavo o la guaina.
Se non utilizzate i parametri UNITS e MASS_UNITS, le unità di default per il valore del parametro DENSITY sono derivate dall'assieme.
|
RD
|
RD
|
RD
|
RD
|
|||
|
MASS_UNITS
|
Unità di massa, ad esempio oncia, libbra o chilogrammo. Specificate questo parametro in caso di utilizzo del parametro DENSITY.
|
RD
|
RD
|
RD
|
RD
|
|||
|
OUTER_DIAMETER
|
Indica il diametro esterno delle guaine a tubo. Le unità utilizzate vengono specificate mediante il parametro UNITÀ (UNITS).
|
R
|
||||||
|
PRESHRINK_INNER_DIAMETER
|
Indica il diametro di precompressione per le guaine con questa caratteristica. Questo valore specifica solo il diametro interno e consente al sistema di controllare le interferenze tra la guaina di compressione e i fili, i cavi, nonché i fasci inclusi. Lo spessore delle guaine è indicato dal parametro WALL_THICKNESS. Se tale valore è uguale a 0 (impostazione di default), il SISTEMA NON esegue il controllo di eventuali interferenze.
|
R
|
||||||
|
SHEATH_TYPE
|
Specifica il tipo di guaina per questa bobina. I valori validi sono TAPE, TUBE e SHRINK
|
R
|
||||||
|
WALL_THICKNESS
|
Indica lo spessore della guaina. Le unità utilizzate vengono specificate mediante il parametro UNITÀ (UNITS).
|
R
|
||||||
|
Parametri opzionali
|
||||||||
|
DEFAULT_COND_BEND_RAD
|
Imposta il raggio minimo di piegatura di default per tutti i conduttori del cavo. Il valore di questo parametro può essere sostituito specificando un valore per il parametro di bobina MIN_BEND_RADIUS nella definizione del conduttore.
|
O
|
||||||
|
DEFAULT_COND_THICKNESS
|
Imposta lo spessore di default per tutti i conduttori di un cavo. Il valore di questo parametro può essere sostituito specificando un valore per il parametro di bobina THICKNESS nella definizione del conduttore.
|
O
|
||||||
|
COLOR_CODE
|
Stabilisce il codice del colore.
|
O
|
O
|
O
|
O
|
|||
|
INSUL_TYPE
|
Descrive il tipo di isolante, ad esempio, fibra, teflon o tefzel.
|
O
|
O
|
O
|
||||
|
LINEAR_RESISTANCE
|
Imposta la resistenza lineare della bobina.
|
O
|
O
|
|||||
|
LINESTYLE
|
Consente di modificare lo stile di linea per le bobine di cavi o guaine. Se impostate questo parametro per una bobina di guaina, gli stili di linea assegnati a un fascio sostituiscono il valore del parametro. Sono consentiti i seguenti stili di linea: SOLID FONT (default), DOTFONT, CTRLFONT, PHANTOMFONT, DASHFONT, CTRLFONT_S_L, CTRLFONT_L_L, CTRLFONT_S_S
|
O
|
O
|
O
|
||||
|
OUTER_SHIELD_LINEAR_RESISTANCE
|
Specifica la resistenza lineare della schermatura esterna del filo.
|
O
|
||||||
|
SHIELD_TYPE
|
Stringa di testo che indica il tipo di schermo del cavo.
|
O
|
||||||
|
SHIELD_LINEAR_RESISTANCE
|
Specifica la resistenza lineare della schermatura del filo.
|
O
|
||||||
|
CABLE_JACKET_REPORT_NAME
|
Se impostato su DEFAULT, il nome del cavo viene visualizzato nella tabella di report. Qualsiasi altro valore viene interpretato come testo semplice. Ad esempio, &cable_name non ha alcun significato particolare.
|
O
|
||||||
|
CABLE_SHIELD_REPORT_NAME
|
Specifica il nome del simbolo del cavo se il cavo è schermato.
|
O
|
||||||
|
LIN_CAP_TO_ITEM
|
Specifica la capacità elettrica lineare tra elementi.
|
O
|
||||||
|
LIN_CAP_ITEM_TO_SHIELD
|
Specifica la capacità elettrica lineare tra gli elementi e la schermatura.
|
O
|
||||||
|
LIN_CAP_ASSEM_ITEM_TO_SHIELD
|
Specifica la capacità elettrica lineare tra gli elementi dell'assieme e la schermatura.
|
O
|
||||||
|
OUTER_SHIELD_THICKNESS
|
Specifica lo spessore della schermatura esterna del filo.
|
O
|
||||||
|
WIRE_CONSTRUCTION
|
Stringa di testo che indica la costruzione del filo, ovvero solido, intrecciato e così via.
|
|||||||
|
WIRE_GAUGE
|
Stringa di testo che indica il diametro del filo.
|
O
|
O
|
|||||
|
WIDTH
|
Specifica la larghezza del nastro isolante per le guaine a nastro.
|
Solo cavo piatto
|
||||||
Creazione di una bobina
Per creare una bobina, attenetevi alla procedura descritta di seguito.
1. Selezionate
Crea bobina (Create Spool) nell'elenco a discesa

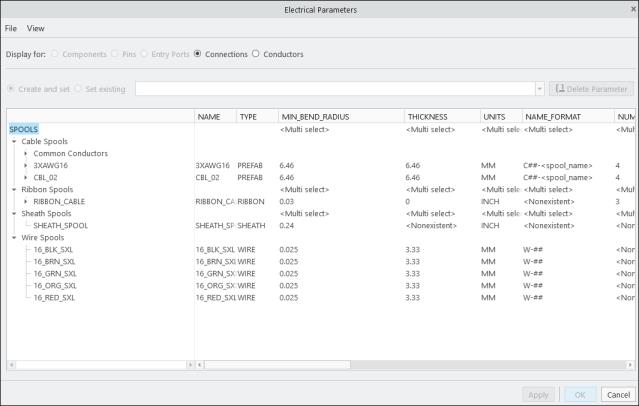

Bobine (Spools). Viene visualizzata la finestra di dialogo Crea bobina (Create Spool).
Crea bobina (Create Spool) nell'elenco a discesa Bobine (Spools). Viene visualizzata la finestra di dialogo Crea bobina (Create Spool).2. Nella finestra di dialogo Crea bobina (Create Spool) eseguite le operazioni indicate di seguito.
◦ Selezionate il tipo di bobina.
◦ Immettete valori per Nome file (File name) e Nome comune (Common name). Il nome della bobina deve essere univoco.
◦ Fate clic su Crea (Create) per creare una bobina nella sessione corrente oppure fate clic su Crea e aggiungi (Create & Add) per creare e aggiungere la bobina al cablaggio preassemblato.
3. Utilizzate la finestra di dialogo Parametri elettrici (Electrical Parameters) per aggiungere o modificare i parametri, quindi fate clic su Applica (Apply).

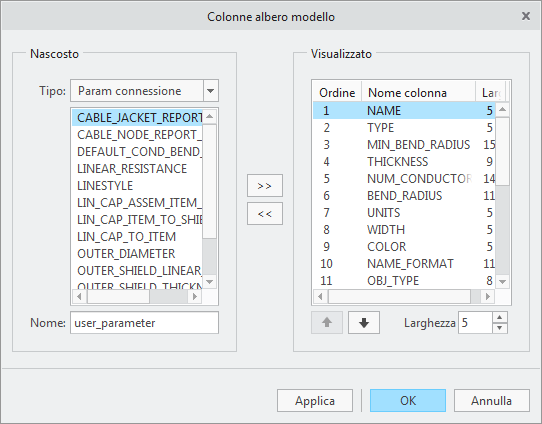

4. Per aggiungere parametri non disponibili per default, fate clic su > . Viene visualizzata la finestra di dialogo Colonne albero modello (Model Tree Columns).
a. Selezionate il parametro desiderato in Nascosto (Not Displayed). Se desiderate aggiungere parametri definiti dall'utente, digitate il nome del parametro nella casella Nome (Name).
b. Fate clic su
per aggiungere il parametro all'elenco Visualizzato (Displayed).
per aggiungere il parametro all'elenco Visualizzato (Displayed).
c. Fate clic su OK per aggiungere il parametro selezionato nella finestra di dialogo Parametri elettrici (Electrical Parameters).
5. Fate clic su OK nella finestra di dialogo Parametri elettrici (Electrical Parameters). Viene creata una nuova bobina.
 | Salvando il progetto dell'assieme principale, vengono salvate tutte le bobine nella directory di lavoro. Fate clic su Salva (Save) nella finestra di dialogo Parametri elettrici (Electrical Parameters) e selezionate una posizione di salvataggio. Tutti i file delle bobine vengono salvati con estensione *.prt. |
Personalizzazione della visualizzazione dei parametri delle bobine nella libreria delle bobine
La libreria delle bobine supporta la visualizzazione dei parametri mediante un file .lst. Potete definire quali parametri visualizzare e in quale ordine creando o modificando il file spool_index.lst nella directory Spools Library. Questo file viene creato automaticamente nella directory di lavoro o nella directory Spool se è impostata l'opzione di configurazione pro_spool_dir.
Questo miglioramento incrementa la facilità di utilizzo e fornisce maggiore controllo sulla presentazione dei dati delle bobine.
Per personalizzare la visualizzazione dei parametri nella libreria delle bobine, attenetevi alla procedura descritta di seguito.
1. Aprite il file spool_index.lst in un editor di testo.
2. Modificate la seconda riga per aggiungere o riordinare i nomi dei parametri, ad eccezione dei prime tre (NAME, TYPE e SHEATH_TYPE). Questi sono obbligatori e non possono essere rimossi o riordinati.
3. Salvate il file e aggiornate la directory Spool.
