Connettori secondari
Per assegnare manualmente un connettore e un connettore secondario
Connettori secondari
È possibile designare un sottoassieme come connettore e le parti al suo interno come connettori secondari. A questo punto sarà possibile stendere fili e cavi al connettore e ai connettori secondari.
È necessario designare porte di entrata dell'assieme per stendere i fili e i cavi al connettore. È necessario designare le porte di entrata della parte per stendere i fili e i cavi ai connettori secondari.

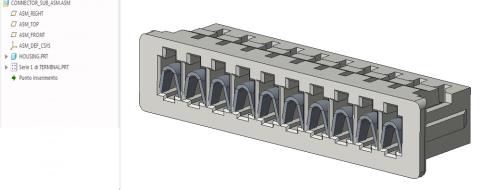

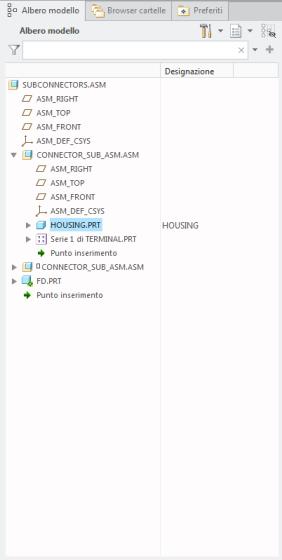

In questo esempio, il connettore (CONNECTOR_SUB_ASM.ASM) non dispone di alcuna porta di entrata dell'assieme, mentre il connettore secondario (TERMINAL.PRT) ne ha una (sistema di coordinate).
È possibile designare il connettore e i connettori secondari manualmente oppure utilizzare dati logici.
In caso di utilizzo di dati logici di Creo Schematics, l'assieme del connettore corrisponde a un gruppo, la parte terminale corrisponde a un blocco contenuto nel gruppo e il sistema di coordinate designato corrisponde alla porta sul blocco.
Potete utilizzare
Dati cablaggio (Cabling Data)
per designare automaticamente i connettori mediante dati logici.
Dati cablaggio (Cabling Data) per designare automaticamente i connettori mediante dati logici.Utilizzate l'opzione
Parametri (Parameters) per assegnare i parametri ai connettori secondari.
Parametri (Parameters) per assegnare i parametri ai connettori secondari.Per assegnare un connettore e un connettore secondario mediante dati logici
È inoltre possibile designare e assegnare un connettore secondario durante la designazione del connettore padre nel modo indicato di seguito.
1. Fate clic su Designa automaticamente (Auto Designate).
Designa automaticamente (Auto Designate).2. In presenza di più voci, selezionate manualmente l'assieme da designare come connettore.
3. In presenza di più voci, selezionate manualmente le parti da designare come connettori secondari.
