Referenzbezugssysteme der Rotation in Creo Simulation Live verschieben
Creo+
Benutzeroberflächen-Position: Klicken Sie auf der Registerkarte Live-Simulation (Live Simulation) auf den Pfeil neben Randbedingungen (Boundary Conditions), und wählen Sie
Rotierende Fluiddomäne (Rotating Fluid Domain) aus, um das Dialogfenster Rotierende Fluiddomäne (Rotating Fluid Domain) zu öffnen.

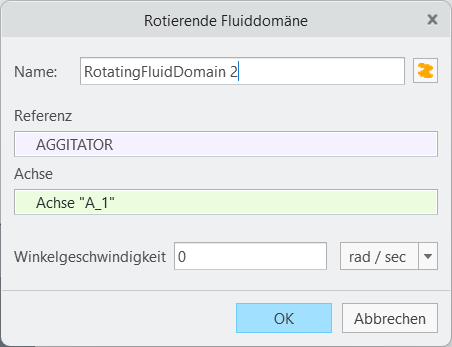

Rotierende Fluiddomäne (Rotating Fluid Domain) aus, um das Dialogfenster Rotierende Fluiddomäne (Rotating Fluid Domain) zu öffnen.Dialogfenster "Rotierende Fluiddomäne" (Rotating Fluid Domain)
Videos
Beschreibung
Creo Simulation Live unterstützt jetzt rotierende Fluiddomänen in Strömungsstudien. Dies ermöglicht Anwendungsfälle wie Lüfter oder Laufräder. Zum Definieren einer rotierenden Fluiddomäne müssen die Körper zur Drehachse achsensymmetrisch sein.
Bewegliche Referenzen werden im Modus für konjugierte Wärmeübertragung unterstützt oder können ohne konjugierte Wärmeübertragung ausgeführt werden. Im transienten Modus werden bewegliche Referenzen nicht unterstützt. Die Eingabe ist eine Rotationswinkelgeschwindigkeit.
Die folgenden Abbildungen zeigen die Ergebnisse für eine Strömungsstudie bei Verwendung einer rotierenden Fluiddomäne.

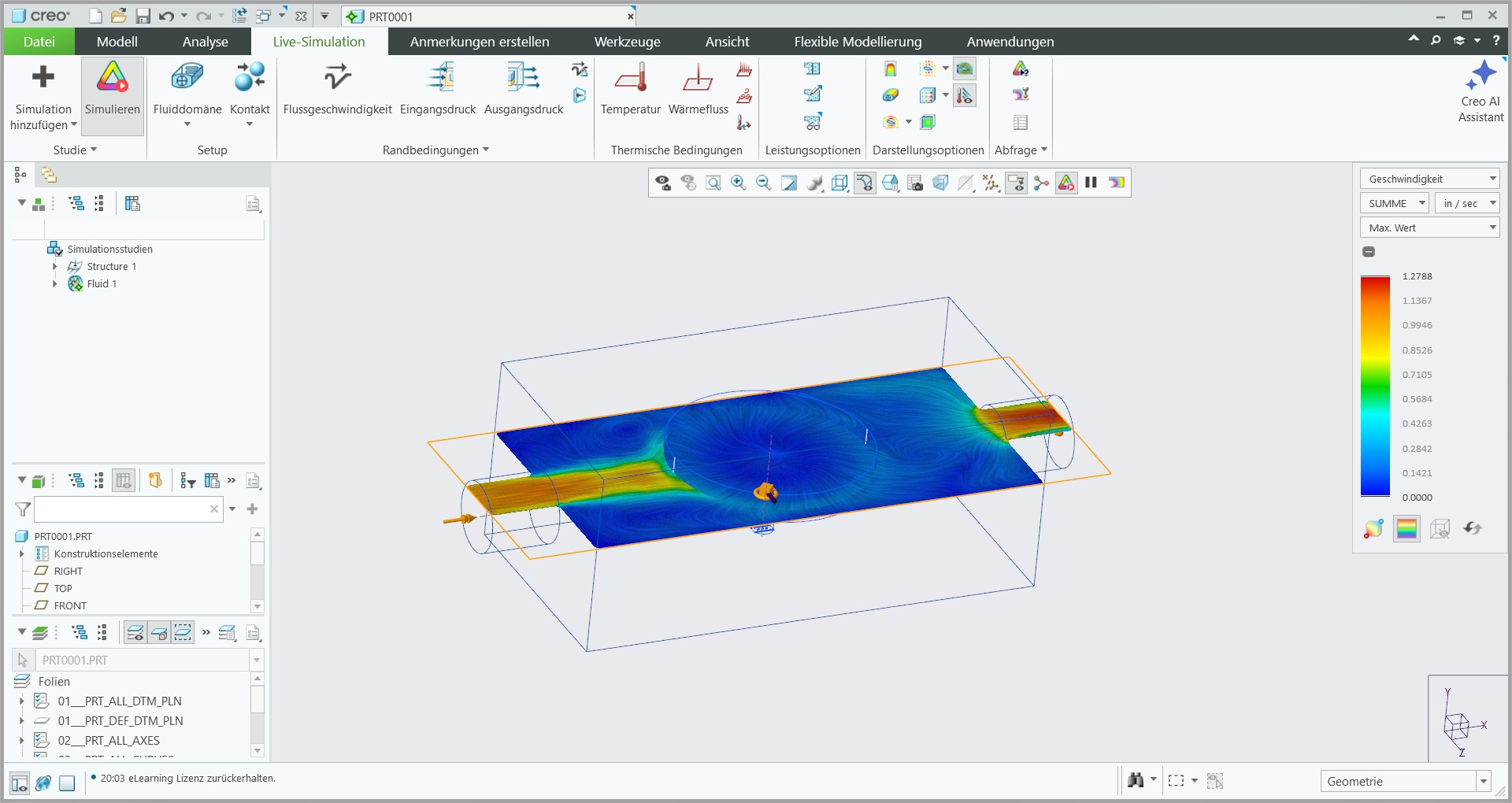

Richtungsfeld der Geschwindigkeitsergebnisse

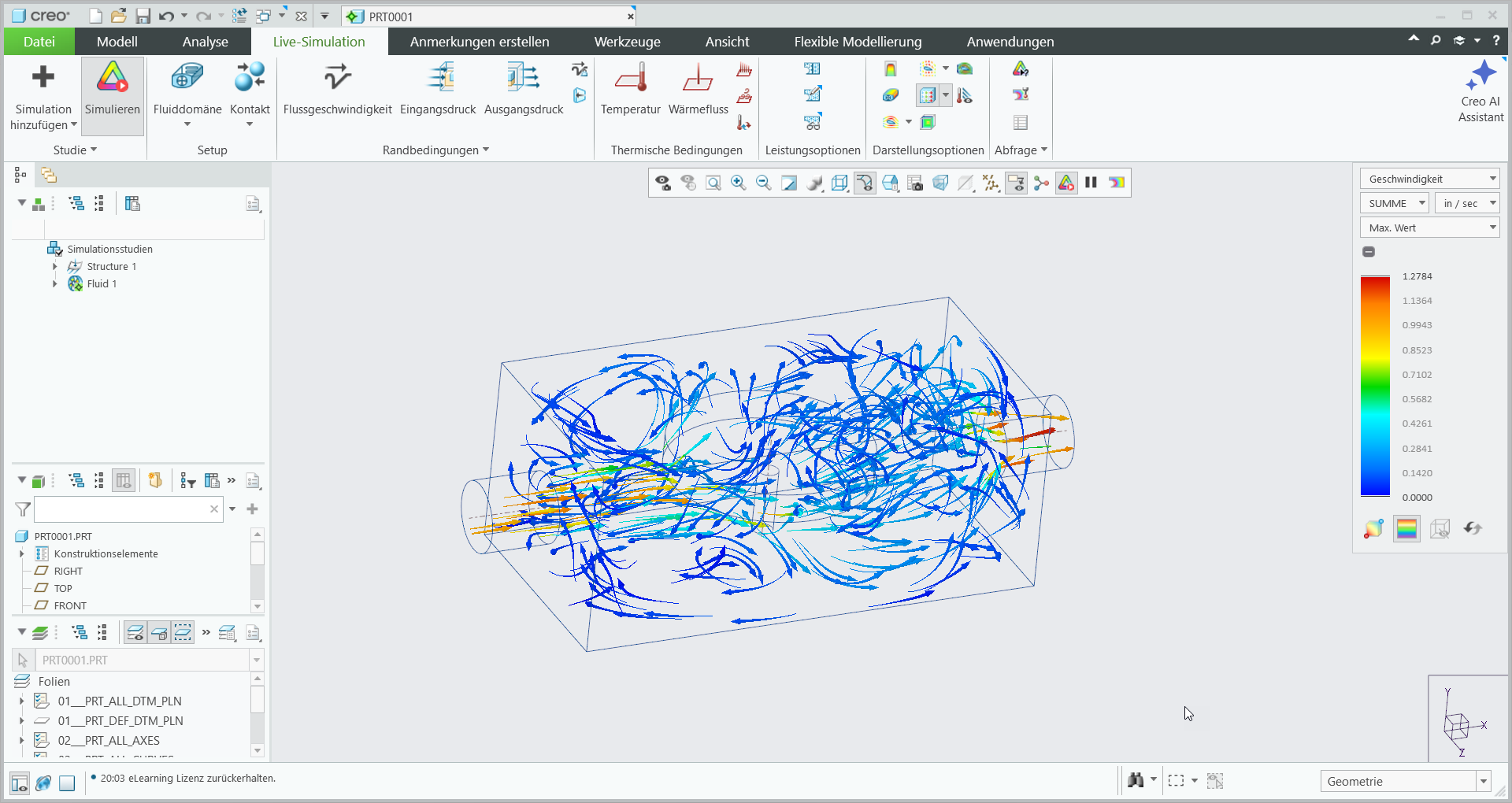

Stromlinien von Geschwindigkeitsergebnissen
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Verbesserte Vorhersage realistischer Rotationseffekte
• Höherer Detailgrad bei Geschwindigkeits- und Druckergebnissen
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
