Ermüdungsanalysen in Creo Ansys Simulation
Creo+
Benutzeroberflächen-Position: Zum Definieren eines Ermüdungsverhaltens klicken Sie auf den Pfeil neben Ergebnisse definieren (Define Results) und wählen dann
Ermüdungsverhalten (Fatigue Behavior) aus.
Ermüdungsverhalten (Fatigue Behavior) aus.Videos
Beschreibung
Creo Ansys Simulation unterstützt jetzt die Ergebnisse von Ermüdungsanalysen in Strukturstudien. Eine neue Gruppe mit den folgenden ermüdungsbezogenen Ergebnissen ist verfügbar:
• Ermüdungsschaden
• Ermüdungsfestigkeit
• Sicherheitsfaktor
• Biaxialanzeige
• Äquivalente Wechselspannung
Taster-Ergebnisse sind nicht auf die Ermüdung anwendbar. Die Ermüdungsfunktionen sind nur mit einer erweiterten Creo Ansys Simulation Lizenz verfügbar. Es stehen mehrere Theorien der Mittelspannung zur Verfügung. Ermüdungsergebnisse werden basierend auf den beiden folgenden Eingaben berechnet:
• Ermüdungsverhalten (Spannungs- oder Dehnungs-Lebensdauer)

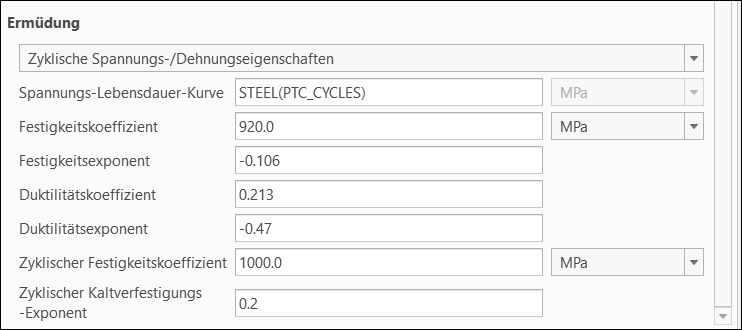

• Ermüdungsbezogene Materialeigenschaften, einschließlich der angegebenen S-N-Kurve und anderer zyklischer Spannungs-/Dehnungseigenschaften, die im Bereich Ermüdung (Fatigue) des Dialogfensters Materialdefinition (Material Definition) definiert werden
Die folgenden Abbildungen zeigen zwei unterschiedliche Ermüdungsergebnisse.

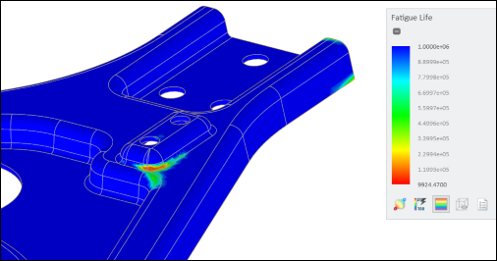

Ergebnisse zur Ermüdungsfestigkeit

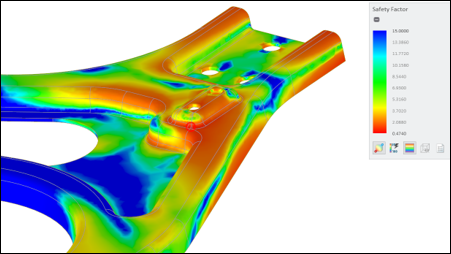

Ergebnisse zum Sicherheitsfaktor
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Leistungsstarke integrierte Ermüdungsergebnisse
• Schnell und einfach zu verwenden
• Fehlervorhersage unter zyklischer Last zur Vermeidung unerwarteter Fehler
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
