Neuer CL-Player für synchronisierte NC-Schritte
Creo+
Benutzeroberflächen-Position:
1. Wählen Sie in einer Fertigungsbaugruppe mit synchronisierten Baugruppenschritten eine Operation im Modellbaum aus.
2. Wählen Sie
Werkzeugweg abspielen (Play Path) in der Minisymbolleiste aus.
Werkzeugweg abspielen (Play Path) in der Minisymbolleiste aus.Videos
Beschreibung

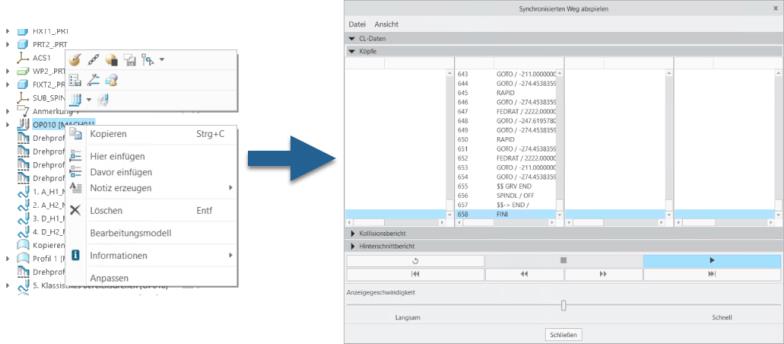

Ein neuer CL-Player hat die alte und eingeschränkte Menü-Manager-basierte Werkzeuganzeige für synchronisierte NC-Schritte ersetzt. Diese Optimierung stellt einen modernen CL-Player mit erweiterten Funktionen für die vollständige Darstellung synchronisierter Werkzeugwege ohne Zugriff auf die Materialsimulationsumgebung zur Verfügung. Der CL-Player bietet eine visuelle Darstellung der synchronisierten Werkzeugwege. Er zeigt zudem CL-Daten aller Köpfe an, sodass die Ausführung der synchronisierten Werkzeugwege zeilenweise verfolgt werden kann.
Der neue CL-Player unterstützt Folgendes:
• Anzeige des Volumen-Werkzeugs
• Schrittweise Werkzeugwegdarstellung
• Kollisions- und Hinterschnittprüfungen
Creo 9  | Creo 10  |
Vorteile

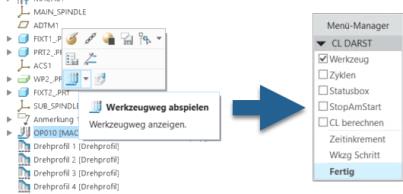

Der neue CL-Player mit den erweiterten Funktionen ersetzt die alte, auf dem Menü-Manager basierende Benutzeroberfläche.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Ja. |
Konfigurationsoption für diese Funktionalität: | mfg_new_cl_player_for_sync yes*, no |
