Auxetisches Gitter – zwei neue Zellentypen
Creo+
Benutzeroberflächen-Position: Klicken Sie auf >
Gitter (Lattice) > , und wählen Sie
"Auxetisch mit zwei Winkeln" (Auxetic with two angles) oder
"Auxetisch mit einem Winkel" (Auxetic with one angle) aus.
Gitter (Lattice) > , und wählen Sie "Auxetisch mit zwei Winkeln" (Auxetic with two angles) oder "Auxetisch mit einem Winkel" (Auxetic with one angle) aus.Videos
Beschreibung
Dem Gitter-KE in Creo wurden zwei neue auxetische Zellenformen hinzugefügt.

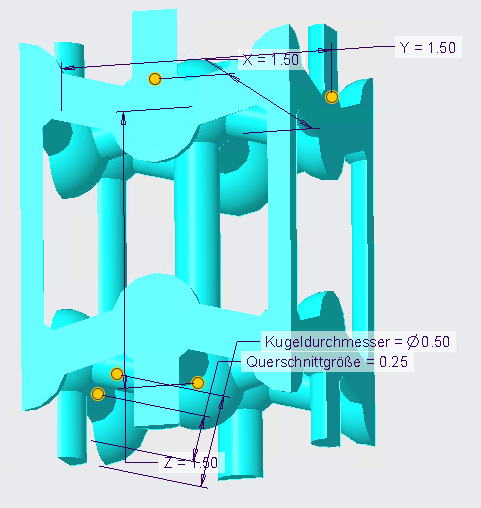

• Das auxetische gleichmäßige Gitter kann durch den Winkel-Parameter X gesteuert werden.
 |  |

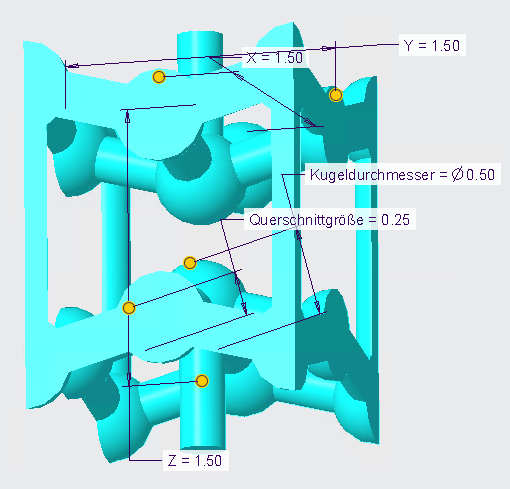

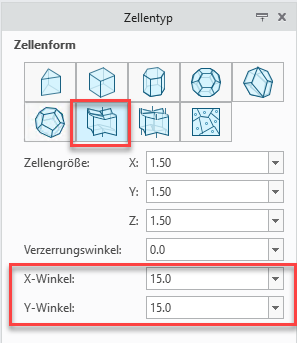

• Das auxetische ungleichmäßige Gitter kann durch die Winkel-Parameter X und Y gesteuert werden.
 |  |

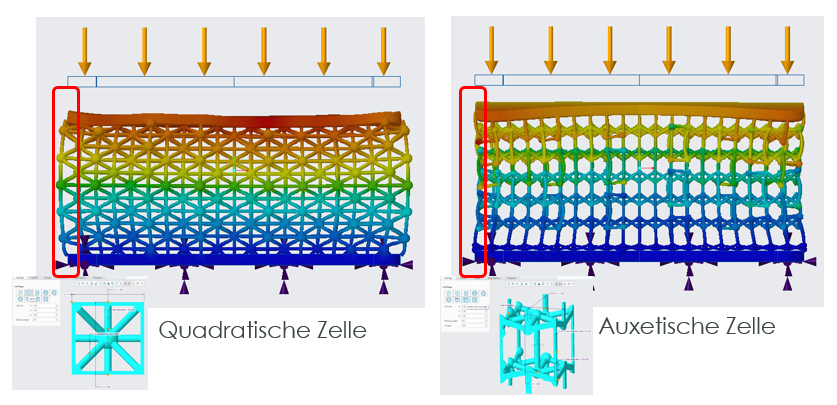

Mithilfe der auxetischen Zellen können Sie ein balkenbasiertes Gitter erzeugen, um Strukturen mit negativer Querkontraktionszahl zu generieren.
 |
 |
Vorteile
• Erzeugen Sie Metamaterialien mit hoher Energieabsorption und Bruchfestigkeit mit Eigenschaften, die in der Natur nicht vorkommen. Diese können in Anwendungen wie Panzerwesten und medizinischen Geräten nützlich sein.
• Erzeugen Sie ein balkenbasiertes Gitter, um Strukturen mit einer negativen Querkontraktionszahl zu generieren.
• Diese Funktionen sind in Creo integriert, sodass Sie die Creo Umgebung nicht verlassen müssen, und sie sind vollständig assoziativ.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
