Verbesserung in EZ Tolerance Analysis: Umdefinieren von gegengerichteten KEs für vorhandene Stapel
Creo+
Benutzeroberflächen-Position: Auf der Registerkarte "EZ Tolerance" (EZ Tolerance):
1. Klicken Sie auf Stapeltabelle (Stackup Table). Das Dialogfenster EZ Tolerance Analysis (EZ Tolerance Analysis) wird geöffnet.
2. Klicken Sie auf
vor einem Stapel. Die Details des Stapels werden angezeigt.

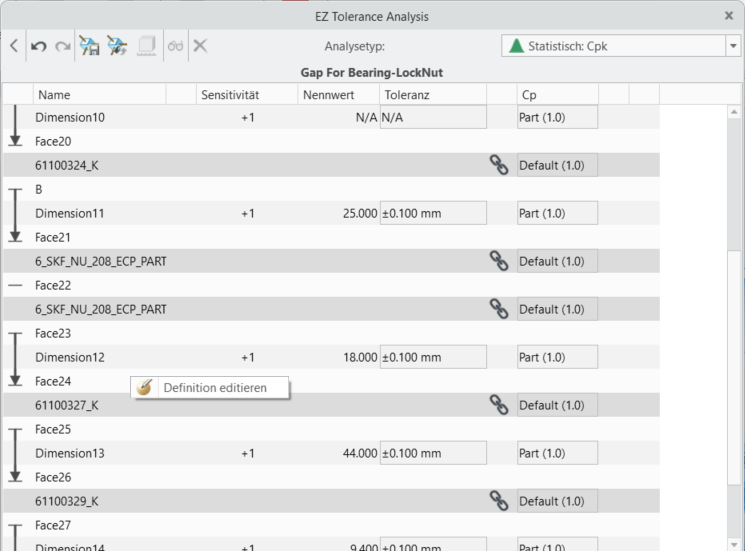

vor einem Stapel. Die Details des Stapels werden angezeigt.3. Klicken Sie mit der rechten Maustaste auf ein gegengerichtetes KE. Der Befehl
Definition editieren (Edit Definition) ist im Kontextmenü verfügbar.
Definition editieren (Edit Definition) ist im Kontextmenü verfügbar.
Videos
Beschreibung
Sie können jetzt ein gegengerichtetes KE in einem vorhandenen Stapel durch ein anderes ersetzen.
Bisher konnten Sie gegengerichtete KEs nach dem Erzeugen eines Stapels nicht ändern. Wenn Sie andere gegengerichtete KEs verwenden wollten, mussten Sie den Stapel neu erzeugen. Jetzt können Sie ein gegengerichtetes KE in einem vorhandenen Stapel umdefinieren und ein anderes auswählen. Dies erleichtert das Aktualisieren der Konstruktionsabsicht, ohne den Stapel von Grund auf neu zu erstellen.
Vorteile
Diese Verbesserung eliminiert sich wiederholende Arbeit, da Sie gegengerichtete KEs in vorhandenen Stapeln umdefinieren können.
Weitere Informationen
Tipps: | Wenn ein Stapel ein Paar gegengerichteter KEs verwendet, definieren Sie jedes gegengerichtete KE separat um. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
