Gegengerichtete KEs umdefinieren
Sie können gegengerichtete KEs in einem vorhandenen Stapel umdefinieren. Dies ist nützlich, wenn Sie bei der Erzeugung des Stapels das falsche KE ausgewählt haben oder wenn Sie einen anderen Pfad von gegengerichteten KEs in der Teileschleife des Stapels auswerten möchten.
So definieren Sie ein gegengerichtetes KE um:
1. Klicken Sie auf Stapeltabelle (Stackup Table) auf der Registerkarte EZ Tolerance (EZ Tolerance). Das Dialogfenster EZ Tolerance Analysis (EZ Tolerance Analysis) wird geöffnet.
2. Klicken Sie auf
, um die Details eines Stapels anzuzeigen.

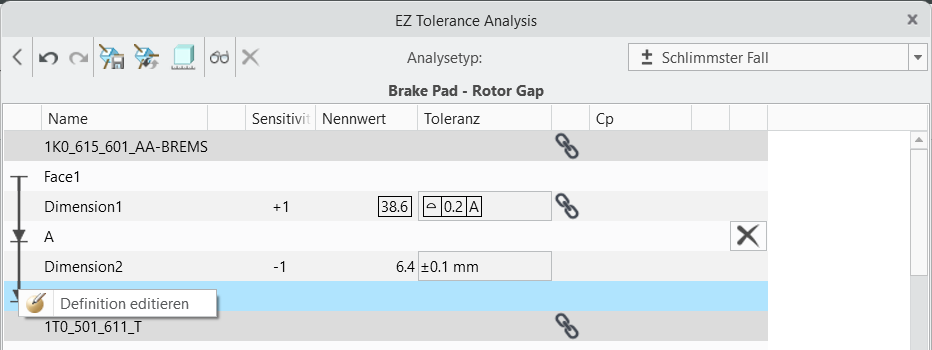

, um die Details eines Stapels anzuzeigen.3. Klicken Sie mit der rechten Maustaste auf das gegengerichtete KE der Komponente in der Stapeltabelle.
4. Wählen Sie im Kontextmenü Definition editieren (Edit Definition) aus. Das Dialogfenster KE-Definition editieren (Edit Feature Definition) wird geöffnet.
5. Wählen Sie ein anderes KE aus derselben Komponente aus, um das gegengerichtete KE zu ersetzen.
6. Klicken Sie auf OK (OK). Der Stapel wird basierend auf dem ausgewählten gegengerichteten KE aktualisiert.
 | Der Befehl Definition editieren (Edit Definition) ist nur für die gegengerichteten KEs zwischen zwei Komponenten in der Stapeltabelle verfügbar. Die Start- und End-KEs des Stapels können nicht umdefiniert werden. Zwischen-KEs zwischen zwei gegengerichteten KEs einer Komponente können nicht mit dem Befehl Definition editieren (Edit Definition) umdefiniert werden. Sie können diese KEs jedoch hinzufügen, löschen oder umordnen. Weitere Informationen finden Sie unter KEs hinzufügen. Sie können die Komponenten im Stapel nicht umdefinieren. Dies bedeutet, dass Sie dem Stapel keine Komponenten hinzufügen können und auch keine Komponenten aus dem Stapel entfernen können. |
