Verbesserungen beim Export von Endabwicklungen
Creo+
Benutzeroberflächen-Position: Klicken Sie in der Verbundumgebung auf >
Endabwicklung exportieren (Export Flat Pattern).
Endabwicklung exportieren (Export Flat Pattern).Beschreibung
Die folgenden Verbesserungen optimieren das Verfahren zum Exportieren von Endabwicklungen:

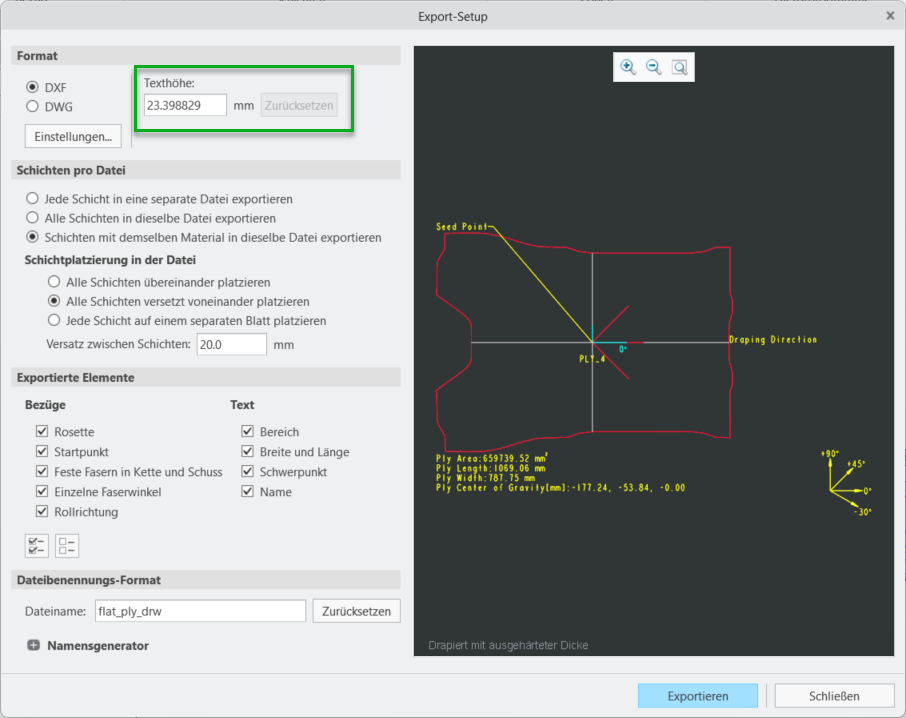

• Sie können jetzt die Texthöhe von Anmerkungen direkt im Dialogfenster Export-Setup (Export Setup) anpassen. Auf diese Weise können Sie die Größe von Beschriftungen, wie z.B. Schichtnamen, so ändern, dass sie gut in kleinere Schichtformen passen.

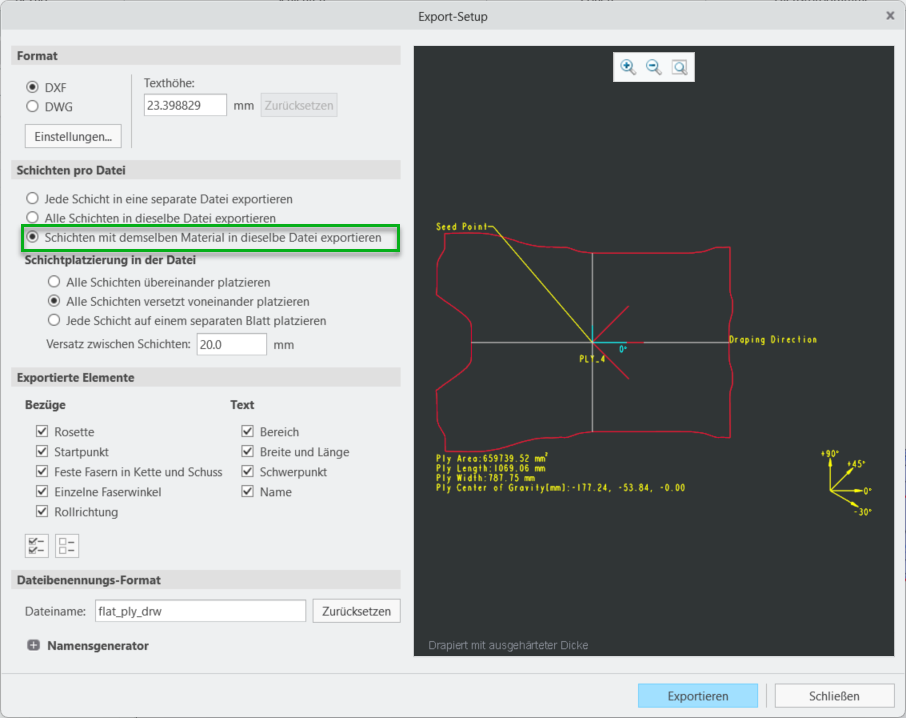

• Sie können jetzt die Schichten mit demselben Material in eine einzelne Datei exportieren. Dies verringert die Anzahl der Ausgabedateien pro Konstruktion und vereinfacht die Integration mit Verschachtelungs- und Schnittwerkzeugen.

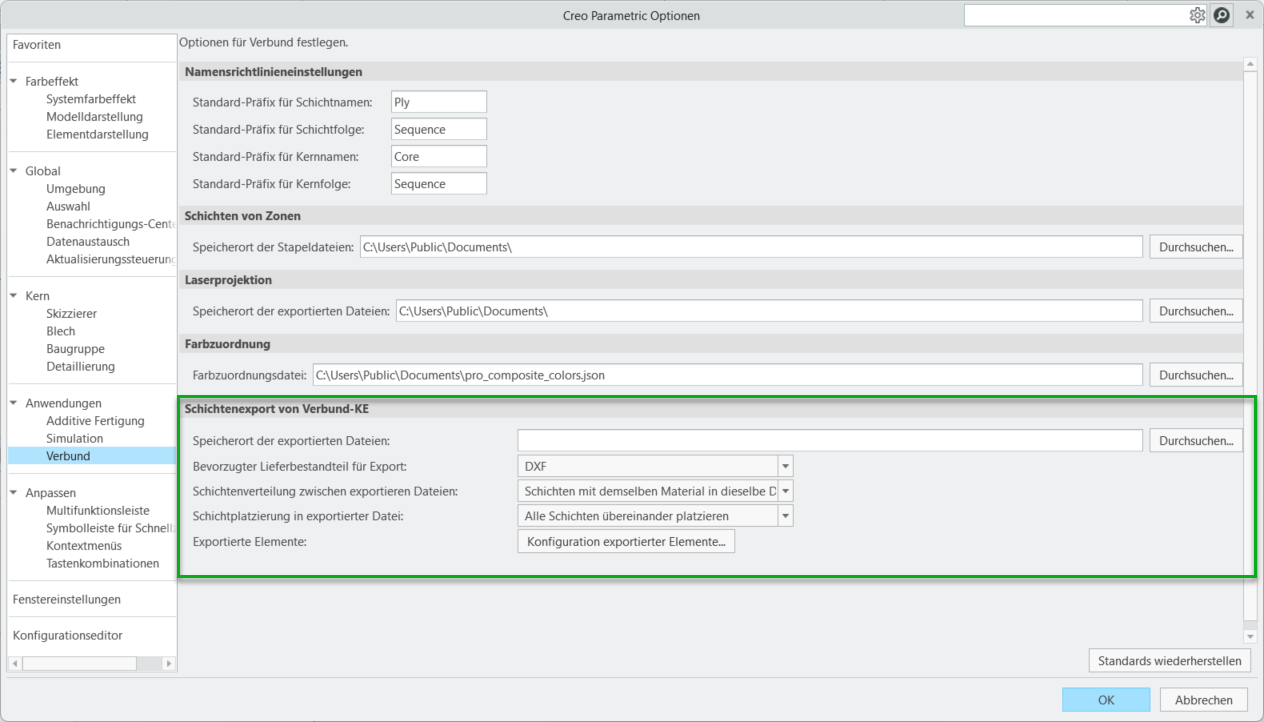

• Sie können jetzt problemlos Standardwerte für das Dialogfenster Export-Setup (Export Setup) festlegen.
1. Klicken Sie im Dialogfenster Creo+ Optionen (Creo+ Options) auf > .
2. Geben Sie unter Schichtenexport von Verbund-KE (Plies Export from Composite Feature) die gewünschten Standardwerte für das Dialogfenster Export-Setup (Export Setup) an.
3. Klicken Sie auf OK (OK), um die Änderungen zu speichern und das Dialogfenster Creo+ Optionen (Creo+ Options) zu schließen.
Vorteile
Diese Verbesserungen ermöglichen eine höhere Produktivität, indem sie Sie bei Folgendem unterstützen:
• Exaktere Steuerung der Beschriftungsgröße
• Reduzierung der Anzahl der Ausgabedateien pro Konstruktion durch Exportieren von Schichten mit demselben Material in eine einzige Datei
• Einfacheres und intuitives Zugreifen auf Standard-Exporteinstellungen
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Neue Konfigurationsoption: • export_plies_to_dxf_dwg_files separate*, separate_per_material, same. |
