Creo Simulate – Verbundergebnis-Anzeige
Creo+
Benutzeroberflächen-Position: Führen Sie die folgenden Schritte aus:
1. Öffnen Sie das Dialogfenster Ergebnisfensterdefinition (Result Window Definition), nachdem Sie eine Analyse für eine Verbundstruktur in Creo Simulate erzeugt und ausgeführt haben.

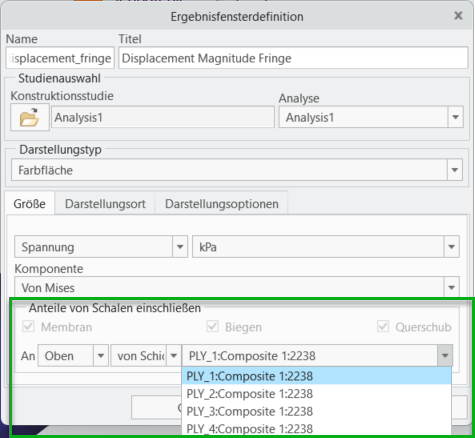

2. Wählen Sie unter Anteile von Schalen einschließen (Include contributions from shells) von Schicht (of ply) aus, wie in der folgenden Abbildung dargestellt:
Die Laminatobjekte des zusammengesetzten KEs werden im angrenzenden Feld angezeigt.
3. Wählen Sie ein Laminatobjekt in der Liste aus.
4. Klicken Sie auf OK (OK), um die Analyseergebnisse für das gesamte Laminatobjekt anzuzeigen.
Beschreibung
Sie können nun Spannungs-Simulationsergebnisse für ein gesamtes Laminatobjekt in Creo Simulate anzeigen, sodass Sie sich auf dieses Objekt konzentrieren können, um die Analyse besser zu verstehen.
Vorteile
Diese Verbesserungen ermöglichen eine höhere Produktivität, indem die Analyseergebnisse für jede Schicht angezeigt werden, was es einfacher macht, die Analyseergebnisse der Verbundkonstruktion zu verstehen.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
