Neue Methoden zur Auswahl von Schichten
Creo+
Benutzeroberflächen-Position: Führen Sie in der Verbundumgebung eine der folgenden Aktionen aus:
• Klicken Sie auf
Übergangsschichten (Transition Plies). Die Registerkarte Übergangsschichten (Transition Plies) wird geöffnet. Wählen Sie unter Übergangstyp (Transition Type) entweder
Profil (Profile) oder
Benutzerdefiniert (Custom) aus.
Übergangsschichten (Transition Plies). Die Registerkarte Übergangsschichten (Transition Plies) wird geöffnet. Wählen Sie unter Übergangstyp (Transition Type) entweder Profil (Profile) oder Benutzerdefiniert (Custom) aus.• Klicken Sie auf >
Schicht trimmen (Trim Ply). Die Registerkarte Schicht trimmen/verlängern (Trim/Extend Ply) wird geöffnet. Wählen Sie unter Methode (Method) die Option
Nach Referenz (By Reference) aus.
Schicht trimmen (Trim Ply). Die Registerkarte Schicht trimmen/verlängern (Trim/Extend Ply) wird geöffnet. Wählen Sie unter Methode (Method) die Option Nach Referenz (By Reference) aus.• Klicken Sie auf
Schichten splicen (Splice Plies).
Schichten splicen (Splice Plies).• Klicken Sie auf >
Schicht entfernen (Remove Ply).
Schicht entfernen (Remove Ply).Beschreibung
Es stehen Ihnen jetzt zusätzliche Methoden zum Auswählen mehrerer Laminatobjekte zur Verfügung, wenn Sie Aktionen wie "Schichten splicen" (Splice Plies), "Übergangsschichten" (Transition Plies), "Trimmen nach Referenz" (Trim by Reference) oder "Schicht entfernen" (Remove Ply) ausführen.
Sie können die Feldauswahl wie folgt verwenden:
• Klicken Sie, und ziehen Sie den Mauszeiger von links nach rechts, um alle im Auswahlfeld eingeschlossenen Laminatobjekte auszuwählen.
• Klicken Sie, und ziehen Sie den Mauszeiger von rechts nach links, um Laminatobjekte auszuwählen, die vom Auswahlrechteck geschnitten werden oder darin eingeschlossen sind.
Sie können Geschnittene Schichten hinzufügen (Add Intersected Plies) wie folgt verwenden:

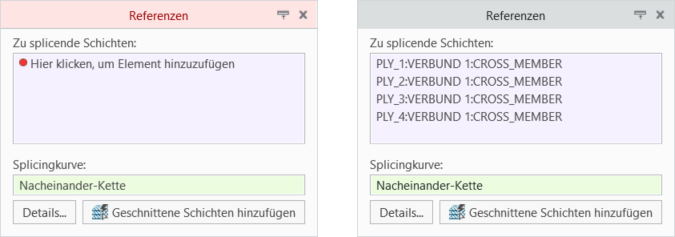

• Wählen Sie bei Verwendung der Aktion "Schichten splicen" (Splice Plies) die Splicingkurve aus, und klicken Sie dann auf Geschnittene Schichten hinzufügen (Add Intersected Plies), um alle Laminatobjekte einzuschließen, die die ausgewählte Kurve schneiden.

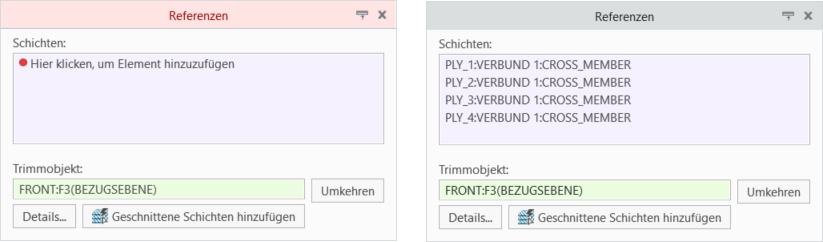

• Wählen Sie bei Verwendung der Aktion "Trimmen nach Referenz" (Trim by Reference) das Trimmobjekt aus, und klicken Sie dann auf Geschnittene Schichten hinzufügen (Add Intersected Plies), um alle Laminatobjekte einzuschließen, die das ausgewählte Objekt schneiden.
Vorteile
Diese Verbesserungen ermöglichen es Ihnen, mühelos mehrere Laminatobjekte gleichzeitig auszuwählen, was den manuellen Aufwand verringert und die Produktivität verbessert.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
