Flache Baugruppen aus Multikörper-Teilen erzeugen
Creo+
Benutzeroberflächen-Position: Klicken Sie auf > > .
Videos
Beschreibung

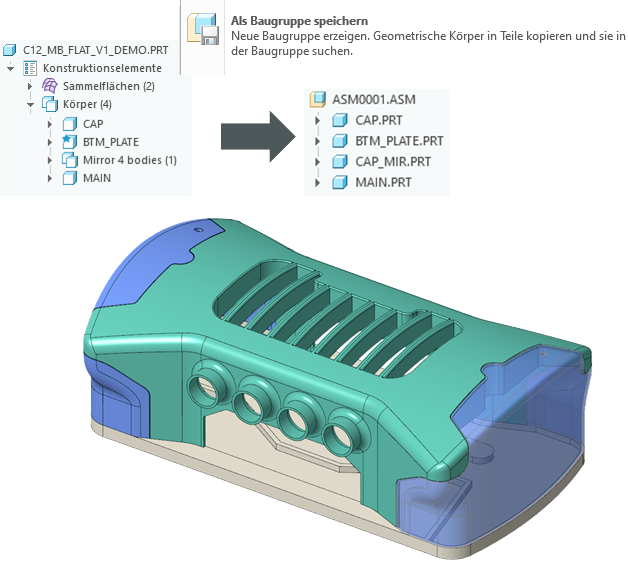

Sie können jetzt eine flache Baugruppe aus einem Multikörper-Teil erzeugen. Aus jedem ausgewählten Körper wird in der neuen Baugruppe automatisch ein neues Teil erzeugt. Konstruktionskörper werden standardmäßig ausgeschlossen. Der Typ der gemeinsamen Datenbenutzung, der beim Erzeugen des Teils aus dem Körper verwendet wird, hängt vom Körpertyp ab. Volumenkörper verwenden ein externes Kopie-Geometrie-KE, um das Teil zu erzeugen, während Blechkörper ein Vererbungs-KE verwenden, um das Teil zu erzeugen. Sie können verschiedene Optionen verwenden, um die Vorlagen zum Erzeugen der Teile zu definieren.
Wenn die entsprechenden Lizenzen verfügbar sind, können Sie die Standardeinstellungen für die Aktualisierungssteuerung und die Übertragung der Eigenschaften von gemeinsamen Datenbenutzungs-KEs steuern.
Vorteile
Höhere Konstruktionsproduktivität durch schnellere Erzeugung einer Baugruppe aus einem Multikörper-Master-Modell
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Für Volumenkörper kann der Typ der gemeinsamen Datenbenutzung nicht geändert werden. Sie verwenden immer Kopie-Geometrie-KEs. Wenn Sie ein Kopie-Geometrie-KE für einen Blechkörper verwenden, wird er zu einem Volumenkörperteil. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
