Benutzeroberflächen-Position: Erzeugen Sie zuerst eine modale Studie, um eine stochastischen Schwingungsanalyse zu aktivieren. Aktivieren Sie im Gruppenüberlauf Setup (Setup) das Kontrollkästchen Stochastische Schwingung (Random Vibration) für die ausgewählte modale Studie.

Wenn Sie PSD-Lasten für eine stochastische Schwingungsstudie aktivieren möchten, müssen Sie zunächst mindestens eine feste Randbedingung in Ihrem Modell definieren. Die PSD-Lasten werden in der Gruppe Lasten (Loads) aktiviert, wie unten dargestellt.

Creo Ansys Simulation unterstützt jetzt stochastische Schwingungsanalysen in modalen Studien. Dies umfasst Optionen zur Dämpfung und zum Ausschließen unbedeutender Eigenmoden innerhalb der Einstellungen für Gleichungslöser. Lasten werden als Funktionen der Frequenz definiert. Ergebnisse und Simulations-Taster liefern spezifische Ergebnisse zur stochastischen Schwingung. Die Ergebnisse werden mit einem Skalierungsfaktor (Sigma-Level) angezeigt, der die Eintrittswahrscheinlichkeit darstellt. Für stochastische Schwingungsstudien werden Liniendiagramm-Taster unterstützt.

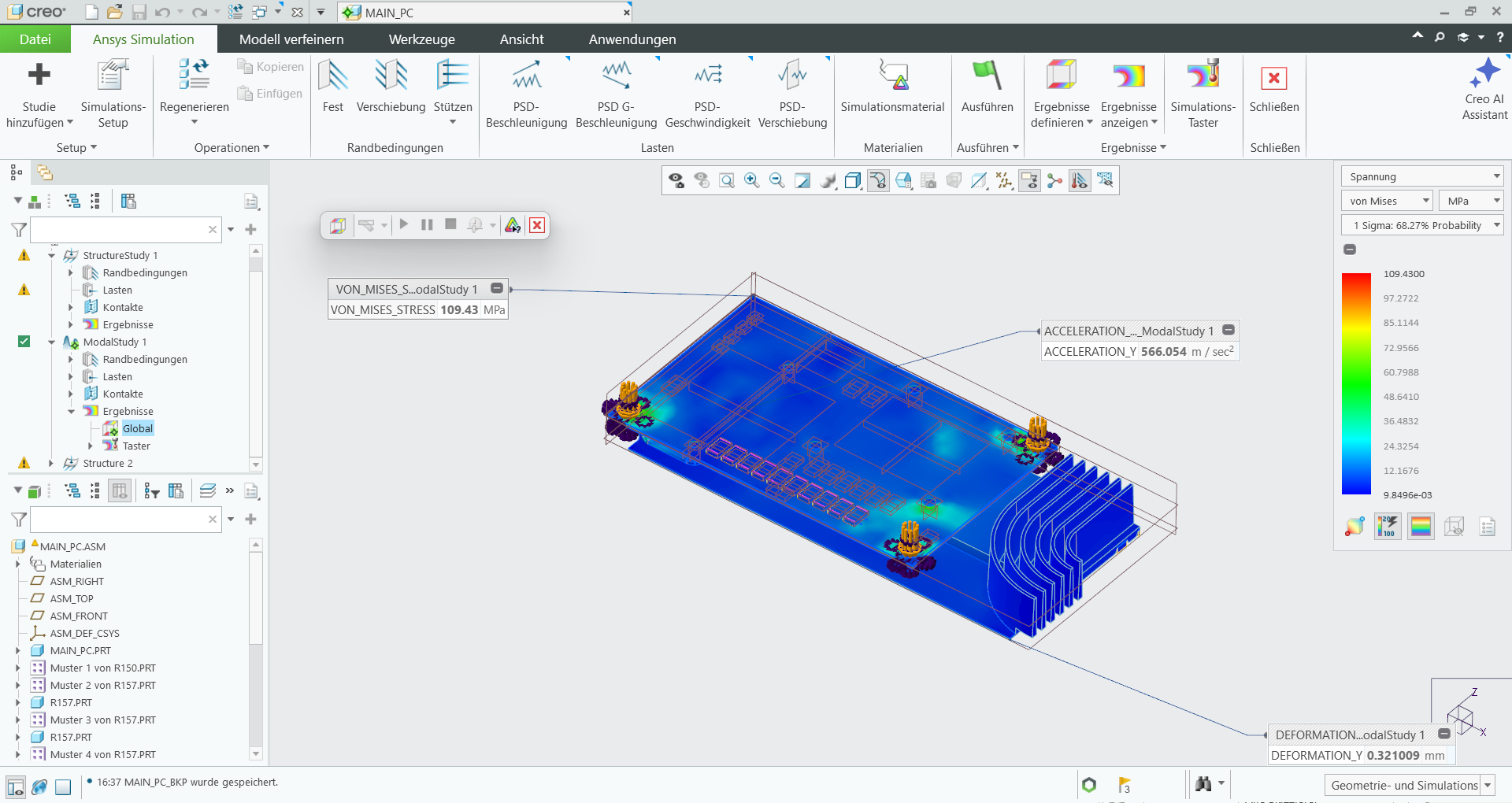

Die folgende Abbildung zeigt die Ergebnisse einer stochastischen Schwingungsstudie:

Diese Verbesserung bietet die folgenden Vorteile:
