Nouvelle trajectoire d'outil d'usinage de contre-dépouille UGV
Creo+

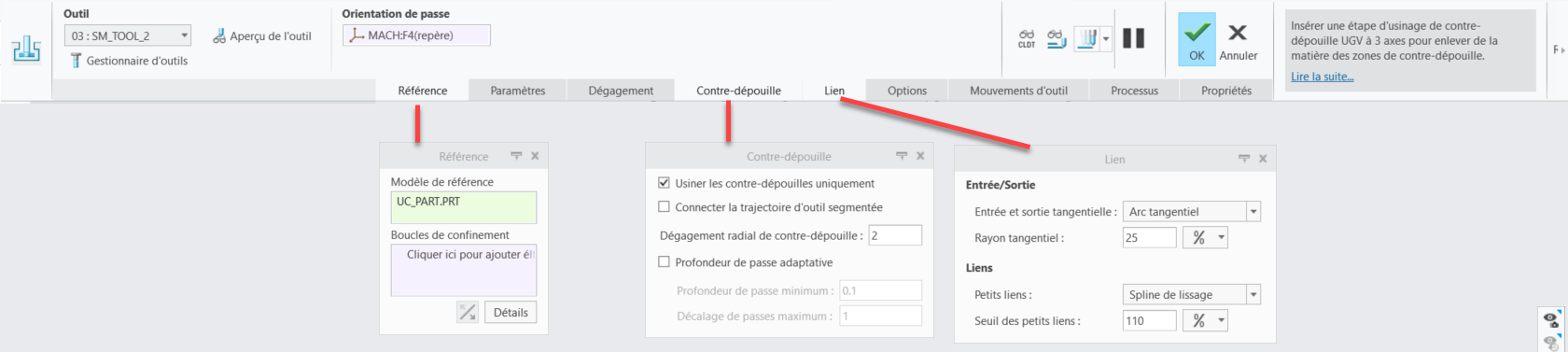

Emplacement dans l'interface utilisateur : en mode Fabrication (Manufacturing), cliquez sur > >
Usinage de contre-dépouille UGV (HSM Undercut Machining).
Usinage de contre-dépouille UGV (HSM Undercut Machining).Vidéos
Description
Lors de l'usinage de pièces, il peut être difficile d'enlever de la matière des zones qui ne sont pas directement visibles depuis la position de la broche. Les zones de contre-dépouille peuvent être sources de difficultés, car elles peuvent nécessiter des outils spécialisés, tels que des fraises à rainure en T, pour atteindre et enlever efficacement la matière.
Auparavant, il n'existait aucune stratégie d'usinage dédiée au traitement des contre-dépouilles incluant le contrôle de collision automatique dans Creo NC. Cette amélioration fournit une nouvelle trajectoire d'outil UGV 3 axes automatisée conçue pour gérer les contre-dépouilles. Cette trajectoire d'outil permet également l'automatisation, car aucune technique manuelle n'est nécessaire.
La nouvelle trajectoire d'outil fournit l'option de Dégagement radial de contre-dépouille (Undercut radial clearance) qui permet une approche et une sortie sûres lors de l'usinage des zones de contre-dépouille.
La valeur de Dégagement radial de contre-dépouille (Undercut radial clearance) est définie sur une valeur différente de zéro :
La valeur de Dégagement radial de contre-dépouille (Undercut radial clearance) est définie sur zéro :
La nouvelle trajectoire d'outil prend également en charge le paramètre DEGAGEMENT_CORPS (SHAFT_CLEARANCE) afin d'éviter les collisions entre l'arbre de l'outil et la géométrie de référence.
La valeur de DEGAGEMENT_CORPS (SHAFT_CLEARANCE) est définie sur une valeur supérieure à zéro :
La valeur DEGAGEMENT_CORPS (SHAFT_CLEARANCE) est définie sur zéro :
Avantages
Cette amélioration apporte les avantages suivants :
• Active le contrôle de collision automatique
• Elimine le besoin de créer des trajectoires d'outil personnalisées manuelles
• Compatible avec les processus Creo NC
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
