Prise en charge des charges de force distantes dans Conception générative
Creo+
Emplacement dans l'interface utilisateur :

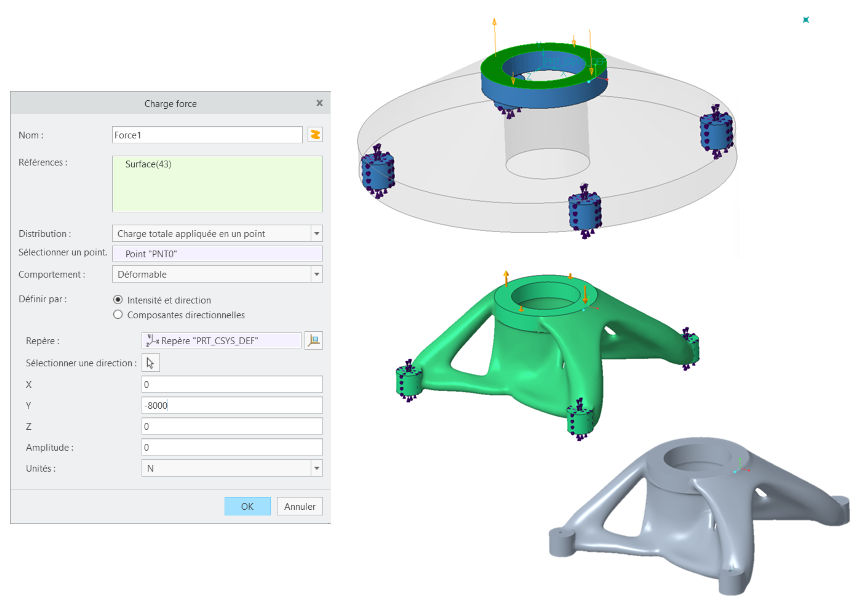

1. Dans l'application Conception générative, cliquez sur > . La boîte de dialogue Charge force (Force Load) s'affiche.
2. Dans la liste Distribution (Distribution), sélectionnez Charge totale appliquée en un point (Total load at point).
Vidéos
Description
Dans la conception générative, vous pouvez désormais définir une charge de force en un point et l'appliquer aux surfaces géométriques préservées. Le comportement de la charge totale appliquée en un point peut être l'un des suivants :
• Déformable (Deformable) (valeur par défaut) : autorise les corps liés de se déformer et n'ajoute pas de raideur au système.
• Rigide (Rigid) : n'autorise pas la déformation des corps liés et ajoute de la raideur au système.
Vous pouvez également définir le comportement Déformable (Deformable) ou Rigide (Rigid) pour les charges de moment. Dans ce cas, aucun point distant n'est requis. A la place, un centre de gravité des zones sélectionnées est envoyé au solveur d'optimisation.
Avantages
Grâce à cette amélioration, vous pouvez facilement appliquer une force distribuée sur la référence sélectionnée à l'endroit où la charge est appliquée. Cette amélioration capture l'intention de conception sans compromettre les conditions de chargement.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | L'amélioration apportée à la définition d'une charge de force en un point est uniquement prise en charge dans les études structurelles. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
