Restriction de symétrie rotationnelle
Creo+
Emplacement dans l'interface utilisateur :

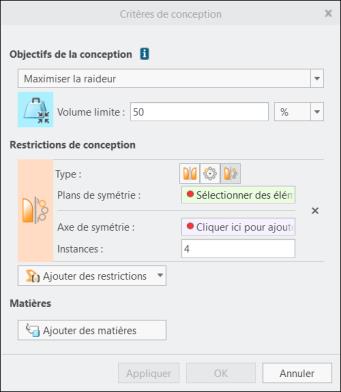

1. Dans l'application Conception générative, cliquez sur Ajouter des critères de conception (Add Design Criteria). La boîte de dialogue Critères de conception (Design Criteria) s'ouvre :
2. Cliquez sur > > .
Vidéos
Description
Vous pouvez désormais utiliser la symétrie rotationnelle comme restriction géométrique supplémentaire dans les critères de conception d'une étude générative.
Dans une restriction de Symétrie (Symmetry), vous pouvez désormais sélectionner une symétrie plane, une symétrie rotationnelle ou les deux. Lors de la configuration de la symétrie rotationnelle, vous devez spécifier l'axe de symétrie et le nombre d'instances de la répétition rotationnelle.
Lorsque vous exécutez des optimisations de conception générative, vous devez vous assurer que la géométrie optimisée est structurée symétriquement autour d'un axe. Il peut se révéler nécessaire d'appliquer cette symétrie en conjonction avec une symétrie plane.
Avantages
Dans les versions précédentes de Creo, seules les restrictions de symétrie plane étaient prises en charge. Cette amélioration permet de mieux contrôler la sortie de géométrie des optimisations génératives. Elle aide à générer des conceptions radialement équilibrées.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | La reconstruction en B-Rep (représentation par bord à facettes) peut ne pas conserver une symétrie rotationnelle exacte. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
