Plis de transition : utilisation d'Excel pour les transitions personnalisées
Creo+
Emplacement dans l'interface utilisateur : dans l'environnement Composite (Composite), procédez comme suit :
1. Cliquez sur
Plis de transition (Transition Plies). L'onglet Plis de transition (Transition Plies) s'affiche.
Plis de transition (Transition Plies). L'onglet Plis de transition (Transition Plies) s'affiche.2. Sélectionnez
Personnalisée (Custom) sous Type de transition (Transition Type).
Personnalisée (Custom) sous Type de transition (Transition Type).Vidéos
Description
Lorsque vous appliquez une transition personnalisée aux objets stratifiés, vous pouvez désormais utiliser Excel pour modifier les décalages de transition.

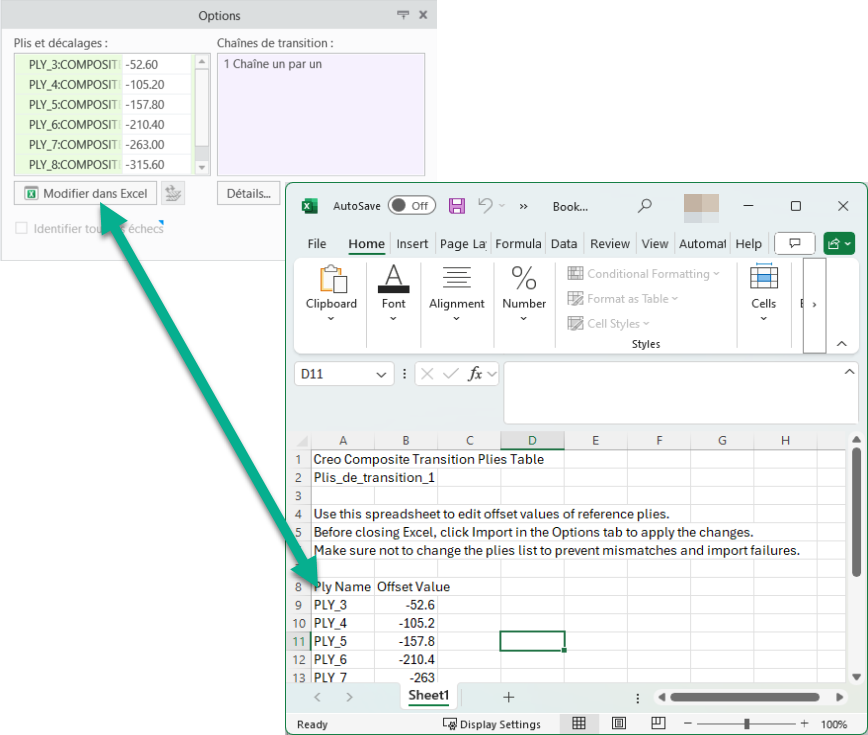

Dans la transition Personnalisé (Custom), cliquez sur
Modifier dans Excel (Edit in Excel) pour ouvrir la table de transition dans une fenêtre de Excel temporaire. Vous pouvez ensuite utiliser les fonctionnalités d'Excel, telles que les formules et les fonctions, pour modifier les valeurs de décalage de transition des objets stratifiés.
Modifier dans Excel (Edit in Excel) pour ouvrir la table de transition dans une fenêtre de Excel temporaire. Vous pouvez ensuite utiliser les fonctionnalités d'Excel, telles que les formules et les fonctions, pour modifier les valeurs de décalage de transition des objets stratifiés.
Lorsque vous avez terminé, il vous suffit de cliquer sur
en regard de Modifier dans Excel (Edit in Excel) pour importer les modifications depuis Excel dans la table de transition.
en regard de Modifier dans Excel (Edit in Excel) pour importer les modifications depuis Excel dans la table de transition.En mode Personnalisé (Custom), les poignées de déplacement et les cotes peuvent entraver la visibilité de l'effet de transition. Pour cacher les poignées de déplacement et les cotes, vous pouvez désactiver l'option
Afficher les cotes (Display Dimensions).
Afficher les cotes (Display Dimensions).Avantages
Cette amélioration offre un moyen simple et rapide de mettre à jour les décalages de transition de nombreux objets stratifiés, améliorant ainsi la productivité.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
