Creo Simulate : affichage des résultats composites
Creo+
Emplacement dans l'interface utilisateur : Effectuez l'une des opérations suivantes :
1. Après avoir créé et exécuté une analyse sur une structure composite dans Creo Simulate, ouvrez la boîte de dialogue Définition de la fenêtre de résultats (Result Window Definition).

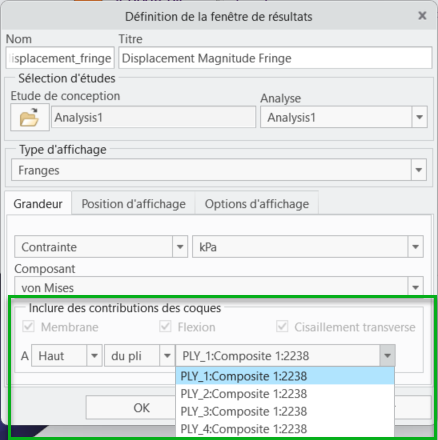

2. Sous Inclure des contributions des coques (Include contributions from shells), sélectionnez du pli (of ply) comme indiqué dans la figure suivante :
Les objets stratifiés de la fonction composite apparaissent dans la zone adjacente.
3. Sélectionnez un objet stratifié dans la liste.
4. Cliquez sur OK (OK) pour afficher les résultats de l'analyse pour la totalité de l'objet stratifié.
Description
Vous pouvez désormais afficher les résultats de contrainte de la simulation sur un objet stratifié entier dans Creo Simulate, ce qui vous aide à vous concentrer sur cet objet pour une meilleure compréhension de l'analyse.
Avantages
Cette amélioration augmente la productivité en affichant les résultats d'analyse de chaque pli, ce qui facilite la compréhension des résultats d'analyse de la conception composite.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
