Commande Diviser le faisceau
Creo+
Emplacement dans l'interface utilisateur : dans l'application de câblage, cliquez sur > .
Vidéos
Description

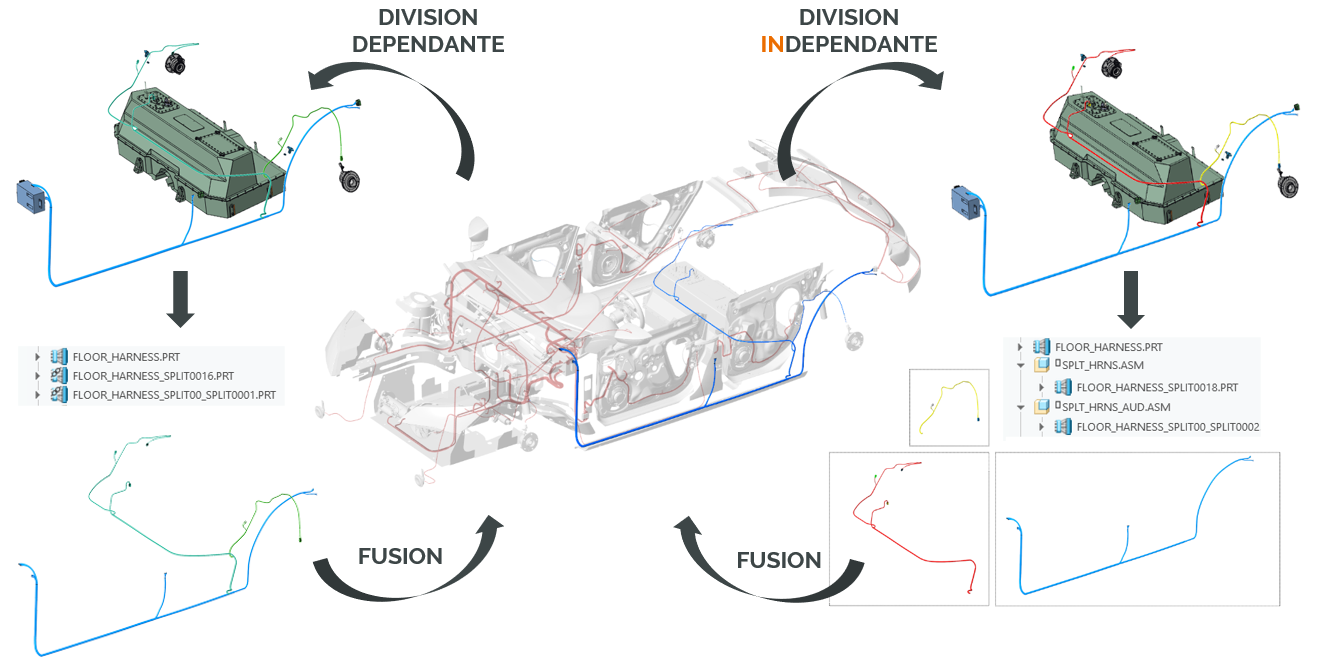

Vous pouvez à présent utiliser la nouvelle commande Diviser le faisceau (Split Harness)pour diviser un faisceau existant en deux pièces séparées pouvant être ultérieurement fusionnées. Il existe deux manières types de division d'un faisceau : la division Dépendante (Dependent) et la division Indépendante (Independent).

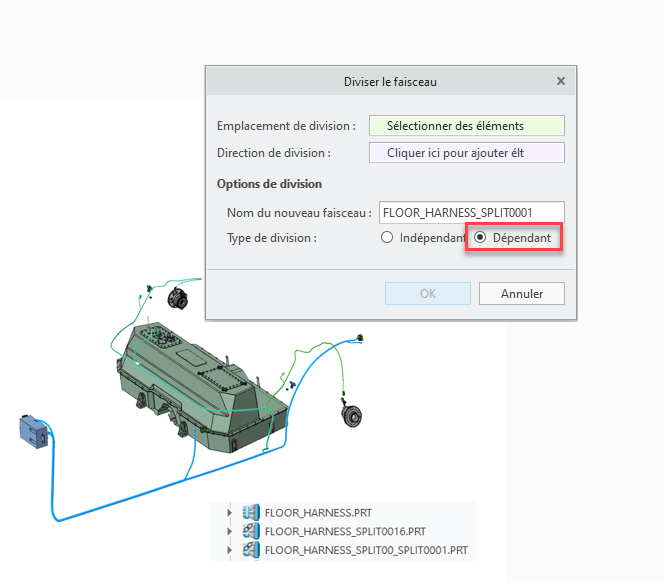

La division Dépendante (Dependent) crée deux faisceaux continus dans le même assemblage. Il existe une relation parent-enfant entre les pièces faisceaux divisées. Elles partagent les mêmes informations de division et de câblage, y compris les informations "de-à", les références logiques et les bobines. Vous pouvez supprimer la dépendance entre les pièces faisceaux à l'aide de la commande Enlever la dépendance du faisceau (Remove Harness Dependency).
 |
Bien que le faisceau dépendant soit considéré comme continu avec son faisceau parent, les deux doivent être fusionnés à nouveau pour être mis à plat en tant que faisceau unique.
|

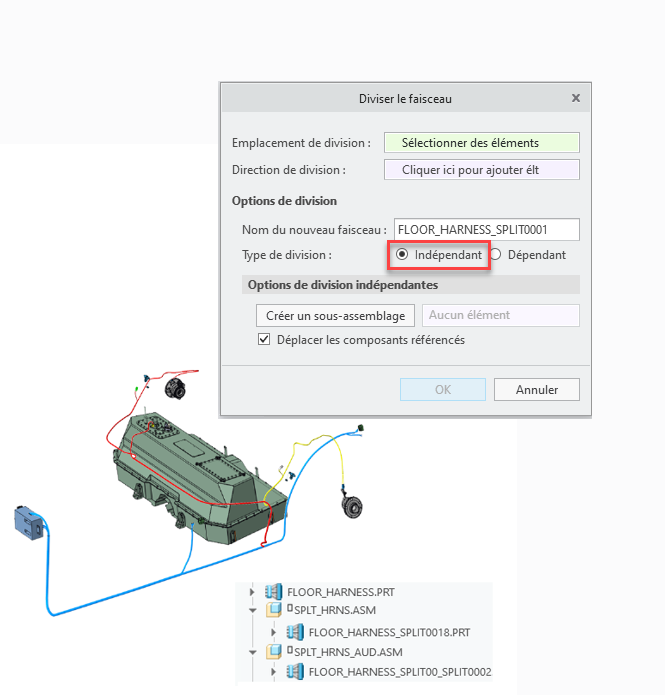

Le faisceau Indépendant (Independent) crée une nouvelle pièce faisceau qui contient toutes les informations nécessaires à réutiliser dans un autre assemblage. Dans ce type de division, les informations "de-à" et l'emplacement de division ne sont pas partagés.
Vous pouvez créer un faisceau Indépendant (Independent) dans un nouveau sous-assemblage dans lequel toutes les informations de câblage de la pièce faisceau d'origine, y compris les bobines, les informations logiques et le squelette, sont automatiquement copiées. Vous pouvez également déplacer les composants référencés vers le nouveau sous-assemblage.
Avantages
Cette amélioration permet d'utiliser des processus de conception de faisceau collaboratifs. Elle permet de réutiliser les sous-systèmes d'un faisceau dans différents assemblages.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Après la division, les faisceaux dépendants et indépendants ne peuvent pas être mis à plat en tant que faisceau homogène avec leur faisceau parent. Tous les faisceaux doivent être fusionnés à nouveau avant la mise à plat si vous souhaitez les mettre à plat en une seule pièce. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
