Arbre de câblage dédié
Creo+
Emplacement dans l'interface utilisateur : cliquez sur > . L'arbre de câblage s'affiche.
Vidéos
Description
Vous pouvez désormais utiliser le nouvel arbre de câblage pour gérer les données de câblage dans le modèle. Cet arbre est spécifique à l'application de câblage.
L'arbre de câblage présente les trois vues suivantes : Vue de câble (Cable View), Vue de tresse (Bundle View) et Vue de connectivité (Connectivity View). Ces vues permettent de voir la structure du faisceau de différentes manières. Chaque vue est indépendante l'une de l'autre et possède des filtres et des colonnes dédiés.
|
Vue de câble  |
Vue de tresse  |
Vue de connectivité  |

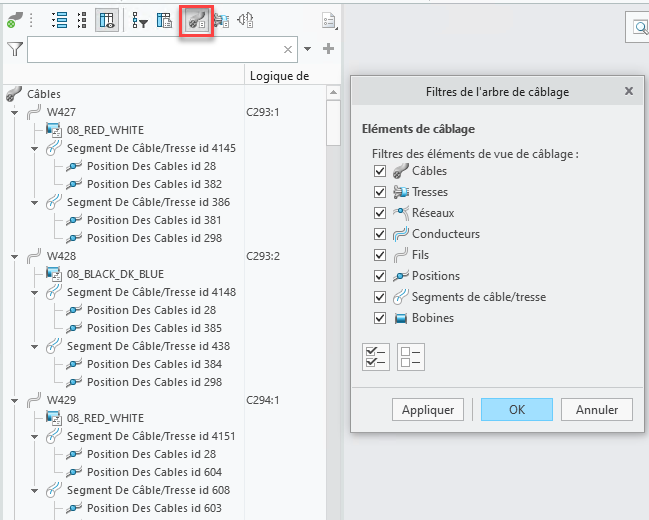

La Vue de câble (Cable View) affiche tous les câbles, fils, gaines tressées, réseaux et tresses du faisceau actif. Vous pouvez développer les câbles, les fils, les réseaux ou les noeuds de tresse pour obtenir des informations supplémentaires, telles que des bobines, des segments et des points de position pour chaque segment.
La Vue de câble (Cable View) permet de visualiser immédiatement tous les câbles routés dans le faisceau actif. Elle facilite l'investigation et la modification des câbles routés.

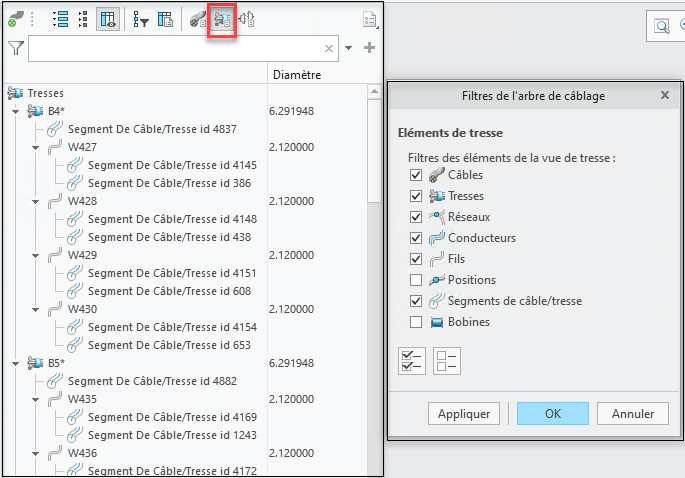

La Vue de tresse (Bundle View) affiche les tresses et leur contenu dans le faisceau actif. Le contenu d'une tresse peut être composé de tresses, de câbles, de fils et de bobines supplémentaires. Cette vue affiche également les câbles partiellement routés via une tresse.
La Vue de tresse (Bundle View) permet de trouver facilement toutes les tresses, ainsi que leur contenu et leurs propriétés dans le faisceau actif. Elle facilite l'investigation et la modification des tresses et de leur contenu.

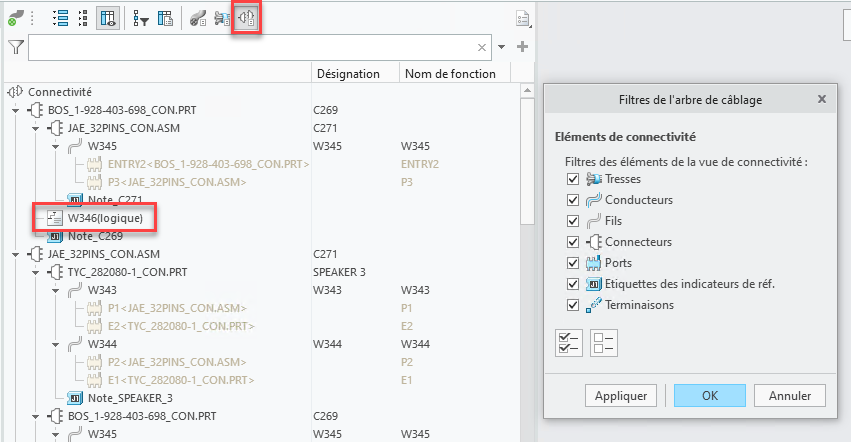

La Vue de connectivité (Connectivity View) affiche tous les connecteurs désignés et le routage entre eux dans le faisceau actif. Vous pouvez développer les fils routés pour afficher leurs ports aux deux extrémités. Cette vue affiche les fils logiques qui ne sont pas encore routés en tant qu'éléments logiques. Elle affiche également les terminaisons et les étiquettes des repères topologiques.
La Vue de connectivité (Connectivity View) permet de visualiser facilement la structure de connectivité du faisceau actif. Elle facilite l'investigation et la validation de la conception de faisceau.
Avantages
L'arbre de câblage améliore la gestion des données dans le câblage.
Auparavant, il était difficile de comprendre la structure du faisceau car tous les éléments étaient répertoriés dans l'arbre du modèle sous la forme d'une liste non hiérarchique basée sur l'ordre de régénération et non sur une structure logique.
L'arbre de câblage offre une meilleure visibilité sur la structure du faisceau avec ses vues indépendantes. Désormais, il est plus facile de localiser les éléments de faisceau pour apporter des modifications ou créer de nouveaux routages. Cette amélioration facilite la création, l'investigation et la validation de la conception de faisceau.
Informations supplémentaires
Conseils : | Aucun. |
Limites : | Les fonctions d'habillage et les marqueurs ne sont pas encore pris en charge. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Option de configuration associée à cette fonctionnalité : | Aucun. |
