Processus de désignation manuelle des composants et de routage des câbles
Avant de router un fil, un câble ou une gaine, vous devez définir ou lire les fichiers de bobine de chacun d'eux. Pour plus d'informations, consultez les rubriques
Création de bobines et
Modification des bobines.
Le processus de désignation manuelle des composants et de routage des câbles est le suivant :
1. Désigner manuellement les composants
b. Sélectionnez le composant que vous souhaitez désigner comme connecteur.
2. Dans la table Ports d'entrée (Entry Ports), sélectionnez le repère que vous souhaitez attribuer comme ports d'entrée pour porter le câble et le fil sur le connecteur.
a. Dans la colonne Nom du port d'entrée (Entry Port Name), sélectionnez le repère sur le connecteur.
b. Changez la valeur de FAUX (FALSE) à VRAI (TRUE) dans la colonne Port d'entrée désigné (Designated Entry Port).
c. Sélectionnez un type de port dans la colonne Type (Type).
▪ Le type Fil (Wire) permet de router un fil unique. Vous ne pouvez pas router un câble ou plusieurs fils vers un port d'entrée de fil.
▪ Les types Arrondi (Round) et Plat (Flat) autorisent plusieurs liaisons. Un câble ruban est routé vers un port d'entrée plat.
d. Définissez la Longueur interne (Internal Length).
e. Cliquez sur Appliquer (Apply) pour désigner le connecteur.
3. Désignez tous les composants comme connecteurs dans l'assemblage de câblage.
4. Routez les fils et les câbles par les ports d'entrée sur les connecteurs.
Exemple
Pour découvrir comment désigner manuellement des composants et router automatiquement des câbles par les ports d'entrée des connecteurs, reportez-vous à l'exemple d'assemblage
cabling_assembly.asm. Des exemples de modèles sont disponibles
ici. Ouvrez
cabling_assembly.asm Sélectionnez
MANUAL_ROUTE dans la liste
Orientations enregistrées (Saved Orientations). Définissez
MANUAL-ROUTING en tant que faisceau de travail.

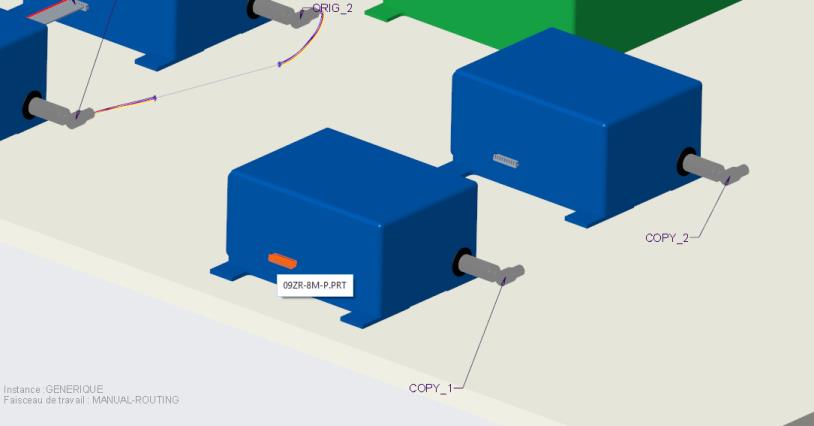

2. Sélectionnez le composant à désigner comme illustré dans la figure. Le nom du composant et le repère topologique apparaissent dans la table.
3. Pour désigner un port d'entrée, développez la table Ports d'entrée (Entry Ports).
4. Pour désigner 09ZR-8M-P, changez la valeur de FAUX (FALSE) à VRAI (TRUE) dans la colonne Port d'entrée désigné (Designated Entry Port). Sélectionnez le Type (Type) et définissez la Longueur interne (Internal Length), si nécessaire.
5. Cliquez sur Appliquer (Apply). Le connecteur est désigné.

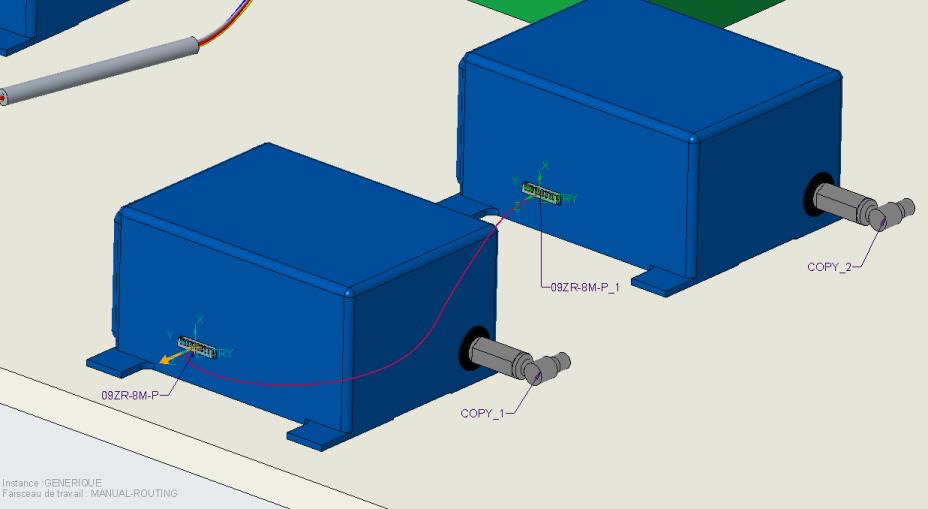

6. Suivez les étapes 1 à 5 pour désigner l'autre composant illustré dans la figure.
7. Cliquez sur
Router les câbles (Route Cables) pour ouvrir la boîte de dialogue
Router les câbles (Route Cables).
8. Dans la zone de message Désignation du composant (Component Designation), cliquez sur Non (No).
9. Dans la boîte de dialogue
Router les câbles (Route Cables), cliquez sur

pour router un fil.
| Assurez-vous que les bobines ont été lues avant de commencer à router des fils et des câbles. |
10. Sélectionnez le premier connecteur dans la fenêtre graphique. Le menu SEL ENTRYPRT (SEL ENTRYPRT) apparaît.
11. Cliquez sur ENTREE (ENTRY) et sur OK (Done Sel) pour spécifier la position De (From).
12. Sélectionnez l'autre connecteur dans la fenêtre graphique. Le menu SEL ENTRYPRT (SEL ENTRYPRT) apparaît.
13. Cliquez sur ENTREE (ENTRY) et sur OK (Done Sel) pour spécifier la position A (To).
14. Cliquez sur Appliquer (Apply). Le fil est routé par les ports d'entrée des deux connecteurs.
15. Cliquez sur Position (Location). L'onglet Position (Location) s'affiche.

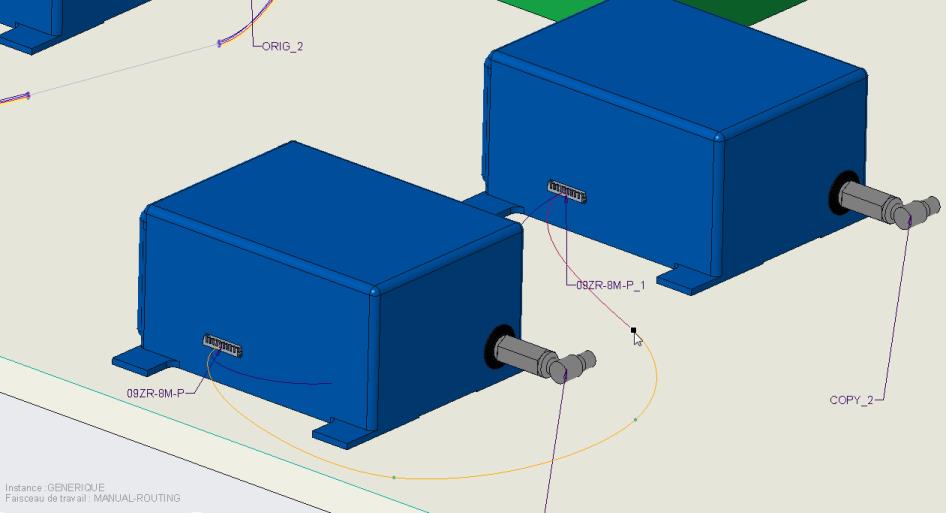

16. Cliquez dans la fenêtre graphique pour ajouter des positions comme illustré dans la figure, puis cliquez sur OK (OK).
Pour désélectionner un connecteur
1. Cliquez avec le bouton droit sur le connecteur, puis sélectionnez
Désélectionner (Undesignate).
2. Le composant n'est plus désigné en tant que connecteur.
