Désignation des connecteurs
Pour pouvoir utiliser un composant d'assemblage en tant que connecteur, vous devez le désigner en tant que tel. Le composant se trouve ainsi en mesure de se doter d'informations sur les broches et les ports d'entrée destinées aux extrémités de début et de fin de câbles.
Si vous utilisez une référence logique provenant d'un fichier Diagramme, vous pouvez employer le paramètre de connecteur de diagramme model_name pour désigner automatiquement certains composants spécifiques en tant que connecteurs. Une fois la pièce désignée, vous pouvez router des fils ou des câbles vers cette dernière.
Vous pouvez désigner automatiquement ou manuellement le composant en tant que connecteur. Vous pouvez modifier la désignation d'un connecteur en le désignant à nouveau ou en le modifiant. Vous pouvez également lever la désignation d'un connecteur. Lorsque vous levez la désignation d'un connecteur, vous devez lui retirer l'ensemble des données de connecteur.
Utilisez les commandes
Désigner (Designate) et
Désélectionner (Undesignate) pour remplacer toutes les informations des paramètres de connecteur.
Désigner (Designate) et Désélectionner (Undesignate) pour remplacer toutes les informations des paramètres de connecteur.Désignation automatique de composants comme connecteurs
Si l'assemblage Câblage a une référence logique à un fichier de diagramme ou un fichier XML, vous pouvez désigner automatiquement un composant de l'assemblage en tant que connecteur. La désignation automatique d'un composant en tant que connecteur n'est possible que lorsque le connecteur correspondant du fichier de diagramme ou du fichier XML est associé au paramètre <model_name nnn>. Dans ce paramètre, nnn est le nom du modèle de la pièce 3D de l'assemblage Câblage à représenter comme le connecteur.
Si vous n'avez pas défini le paramètre model_name dans votre référence logique, vous pouvez utiliser
pour associer des composants d'assemblage à des connecteurs de la référence logique.
pour associer des composants d'assemblage à des connecteurs de la référence logique.Dans un fichier XML, l'assemblage peut avoir une structure groupe-bloc-port au lieu d'une structure groupe-port. Une structure groupe-bloc-port comporte des sous-connecteurs dotés de ports au sein d'un connecteur parent doté de ports.

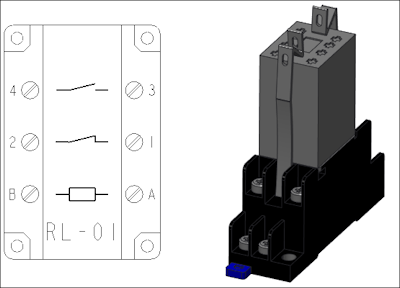

Un assemblage doté d'une structure groupe-port est illustré dans la figure suivante :

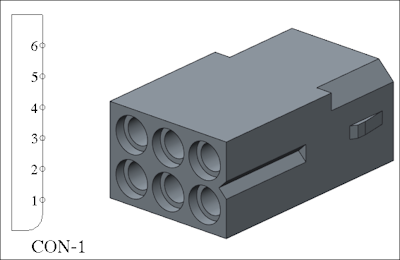

Un assemblage doté d'une structure groupe-bloc-port, avec L1 et L2 comme sous-connecteurs et L3 comme connecteur parent, est illustré dans la figure suivante :
L1 comporte deux ports nommés P1 et P2. L2 comporte deux ports nommés P3 et P4. L3 comporte deux ports nommés P5 et P6.
Si vous souhaitez réattribuer les ports ou broches de sous-connecteurs à leur connecteur parent et enlever les sous-connecteurs, utilisez l'option Réduire les sous-connecteurs (Collapse Sub-Connectors).
