Création de bobines
Une bobine définit des paramètres pour des fils, des câbles, des gaines ou certains éléments d'habillage. Le module Câblage (Cabling) utilise les informations de bobine pour créer et régénérer la représentation graphique 3D.
Avant le routage, assurez-vous que vous disposez d'une bobine disponible. Utilisez la boîte de dialogue Paramètres électriques (Electrical Parameters) pour créer et modifier des bobines. Les mises à jour des paramètres de bobine après le routage sont répercutées dans le modèle graphique 3D après régénération.
Paramètres de bobine
Le tableau ci-après répertorie tous les paramètres de bobine du système. Ce tableau indique également si les paramètres sont requis, optionnels ou recommandés pour le type de bobine concerné. Vous pouvez également ajouter un paramètre défini par l'utilisateur si vous souhaitez définir des exigences spécifiques.
• R = requis
• O = optionnel
• RD = recommandé
|
Paramètres
|
Description
|
Fil
|
Câble
|
Conducteur de câble
|
Gaine
|
Cosmétique
|
Marqueur
|
Enroulement
|
|---|---|---|---|---|---|---|---|---|
|
NAME
|
Nom de la bobine.
|
R
|
R
|
R
|
||||
|
TYPE
|
Type de la bobine.
|
WIRE
|
PREFAB
|
SHEATH
|
MARKER
|
|||
|
SHEATH_TYPE
|
Spécifie le type de gainage de cette bobine. Les valeurs admises sont TAPE, TUBE et SHRINK.
|
R
|
||||||
|
PN
|
Numéro de pièce client (utilisateur)
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER
|
Nom du fournisseur.
|
R
|
R
|
R
|
R
|
R
|
R
|
R
|
|
MANUFACTURER_PN
|
Numéro de pièce émis par le fabricant.
|
R
|
R
|
R
|
R
|
|||
|
MIN_BEND_RADIUS
|
Rayon de pli minimal que peuvent prendre le câble ou la gaine lorsqu'ils sont routés.
Si elle est utilisée avec les paramètres de bobine de câble DEFINE et ENDDEF pour définir un conducteur, la valeur de ce paramètre écrase celle du paramètre DEFAULT_COND_BEND_RAD.
|
R
|
R
|
O
|
O
|
|||
|
THICKNESS
|
Diamètre des câbles de type FIL (WIRE) ou ARRONDI (ROUND), ou épaisseur des câbles de type PLAT (FLAT).
Cette valeur permet de décaler le trait d'axe du câble à partir des surfaces lorsque vous placez une position.
Si elle est utilisée avec les paramètres de bobine de câble DEFINE et ENDDEF pour définir un conducteur, la valeur de ce paramètre écrase celle du paramètre DEFAULT_COND_THICKNESS.
|
R
|
R
|
O
|
||||
|
UNITS
|
Définit les unités d'épaisseur de la bobine, telles que "millimeter", "foot" ou "inch".
|
R
|
R
|
R
|
R
|
|||
|
NUM_CONDUCTORS
|
Nombre de conducteurs présents dans un câble.
|
R
|
||||||
|
COLOR
|
Définit la couleur du câble, de l'isolant du fil ou de la gaine. La valeur de ce paramètre doit être mappée sur le nom d'une couleur dans le Gestionnaire d'apparences (Appearances Manager).
|
RD
|
RD
|
RD
|
RD
|
|||
|
DENSITY
|
Densité linéaire, masse par longueur unitaire. Les paramètres MASS_UNITS et UNITS doivent également être spécifiés pour le fil, le câble ou la gaine.
Si vous n'utilisez pas les paramètres MASS_UNITS et UNITS, les unités par défaut de la valeur du paramètre DENSITY découlent de l'assemblage.
|
RD
|
RD
|
RD
|
RD
|
|||
|
MASS_UNITS
|
Unités de masse, telles que "ounce", "pound" ou "kilogram". Spécifiez ce paramètre lorsque le paramètre DENSITY est utilisé.
|
RD
|
RD
|
RD
|
RD
|
|||
|
OUTER_DIAMETER
|
Indique le diamètre externe du gainage de tube. Les unités utilisées sont spécifiées par le paramètre UNITS.
|
R
|
||||||
|
PRESHRINK_INNER_DIAMETER
|
Indique le diamètre avant rétrécissement du gainage SHRINK. Cette valeur spécifie uniquement le diamètre interne et permet au système d'examiner les interférences entre le gainage rétrécissant lui-même et les fils, câbles et tresses qu'il contient. L'épaisseur du gainage est spécifiée par le paramètre WALL_THICKNESS. Une valeur de 0 (valeur par défaut) indique au système de NE PAS examiner les interférences.
|
R
|
||||||
|
SHEATH_TYPE
|
Spécifie le type de gainage de cette bobine. Les valeurs admises sont TAPE, TUBE et SHRINK.
|
R
|
||||||
|
WALL_THICKNESS
|
Indique l'épaisseur du gainage. Les unités utilisées sont spécifiées par le paramètre UNITS.
|
R
|
||||||
|
Paramètres optionnels
|
||||||||
|
DEFAULT_COND_BEND_RAD
|
Définit le rayon minimum de pliage par défaut de tous les conducteurs dans un câble. La valeur de ce paramètre peut être écrasée en spécifiant une valeur pour le paramètre de bobine MIN_BEND_RADIUS dans la définition du conducteur.
|
O
|
||||||
|
DEFAULT_COND_THICKNESS
|
Définit l'épaisseur par défaut de tous les conducteurs dans un câble. La valeur de ce paramètre peut être écrasée en spécifiant une valeur pour le paramètre de bobine THICKNESS dans la définition du conducteur.
|
O
|
||||||
|
COLOR_CODE
|
Etablit le code de la couleur.
|
O
|
O
|
O
|
O
|
|||
|
INSUL_TYPE
|
Décrit le type d'isolation, tel que "fiber", "teflon" ou "tefzel".
|
O
|
O
|
O
|
||||
|
LINEAR_RESISTANCE
|
Résistance linéaire de la bobine.
|
O
|
O
|
|||||
|
LINESTYLE
|
Modifie le style de ligne des bobines de câble ou de gaine. Si vous réglez ce paramètre pour une bobine de gaine, les styles de ligne attribués à une tresse remplace la valeur du paramètre. Les styles de ligne admis sont les suivants : SOLID FONT (par défaut), DOTFONT, CTRLFONT, PHANTOMFONT, DASHFONT, CTRLFONT_S_L, CTRLFONT_L_L, CTRLFONT_S_S
|
O
|
O
|
O
|
||||
|
OUTER_SHIELD_LINEAR_RESISTANCE
|
Correspond à la résistance linéaire de la gaine externe du fil.
|
O
|
||||||
|
SHIELD_TYPE
|
Chaîne de texte qui indique le type d'isolant du câble.
|
O
|
||||||
|
SHIELD_LINEAR_RESISTANCE
|
Correspond à la résistance linéaire de la gaine du fil.
|
O
|
||||||
|
CABLE_JACKET_REPORT_NAME
|
Quand la valeur PAR DEFAUT (DEFAULT) est utilisée, le nom du câble s'affiche dans la table de rapport. Toute autre valeur est interprétée comme du texte standard. Par exemple, &cable_name n'a pas de signification particulière.
|
O
|
||||||
|
CABLE_SHIELD_REPORT_NAME
|
Nom utilisé pour le symbole de câble si le câble est blindé.
|
O
|
||||||
|
LIN_CAP_TO_ITEM
|
Indique la capacité électrique linéaire entre les éléments.
|
O
|
||||||
|
LIN_CAP_ITEM_TO_SHIELD
|
Correspond à la capacité électrique linéaire entre les éléments et la gaine.
|
O
|
||||||
|
LIN_CAP_ASSEM_ITEM_TO_SHIELD
|
Indique la capacité électrique linéaire entre les éléments d'assemblage et la gaine.
|
O
|
||||||
|
OUTER_SHIELD_THICKNESS
|
Correspond à l'épaisseur de la gaine externe du fil.
|
O
|
||||||
|
WIRE_CONSTRUCTION
|
En tant que chaîne de texte, indique la construction du fil (solide, toronné, etc.).
|
|||||||
|
WIRE_GAUGE
|
En tant que chaîne de texte, indique le calibre du fil.
|
O
|
O
|
|||||
|
WIDTH
|
Spécifie la largeur de bande du gainage de bande.
|
Câble ruban uniquement
|
||||||
Création d'une bobine
Suivez ces étapes pour créer une bobine :
1. Sélectionnez
Créer une bobine (Create Spool) dans le menu déroulant
Bobines (Spools). La boîte de dialogue Créer une bobine (Create Spool) s'ouvre.
Créer une bobine (Create Spool) dans le menu déroulant Bobines (Spools). La boîte de dialogue Créer une bobine (Create Spool) s'ouvre.2. Dans la boîte de dialogue Créer une bobine (Create Spool), procédez comme suit :
◦ Sélectionnez le type de bobine.
◦ Renseignez les champs Nom du fichier (File name) et Nom commun (Common name). Le nom de la bobine doit être unique.
◦ Cliquez sur Créer (Create) pour créer une bobine dans la session en cours ou sur Créer et ajouter (Create & Add) pour créer une bobine et l'ajouter au faisceau.

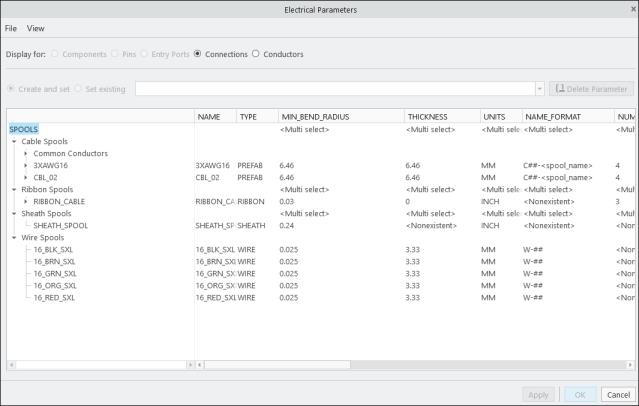

3. Dans la boîte de dialogue Paramètres électriques (Electrical Parameters), ajoutez ou modifiez les paramètres, puis cliquez sur Appliquer (Apply).

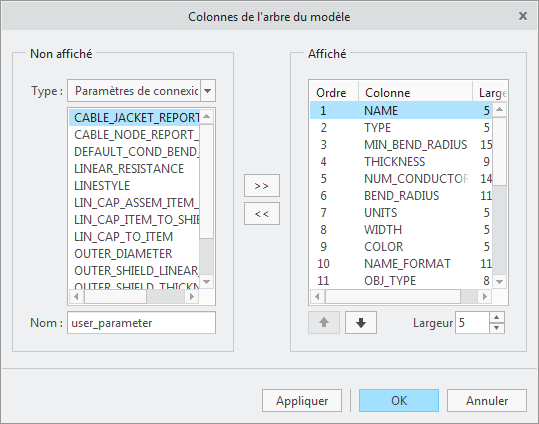

4. Pour ajouter les paramètres qui ne sont pas disponibles par défaut, cliquez sur > . La boîte de dialogue Colonnes de l'arbre du modèle (Model Tree Columns) s'ouvre.
a. Sélectionnez le paramètre requis sous Non affiché (Not Displayed). Si vous voulez ajouter des paramètres définis par l'utilisateur, saisissez leur nom dans la zone Nom (Name).
b. Cliquez sur
pour ajouter le paramètre à la liste Affiché (Displayed).
pour ajouter le paramètre à la liste Affiché (Displayed).
c. Cliquez sur OK (OK) pour ajouter le paramètre sélectionné à la boîte de dialogue Paramètres électriques (Electrical Parameters).
5. Dans la boîte de dialogue Paramètres électriques (Electrical Parameters), cliquez sur OK (OK). Une nouvelle bobine est alors créée.
 | L'enregistrement de la conception d'assemblage de niveau supérieur enregistre toutes les bobines dans le répertoire de travail. Cliquez sur Enregistrer (Save) dans la boîte de dialogue Paramètres électriques (Electrical Parameters), puis sélectionnez un emplacement d'enregistrement. Les fichiers de bobine portent l'extension *.prt. |
Personnalisation de l'affichage des paramètres de bobine dans la bibliothèque des bobines
La bibliothèque de bobines prend en charge l'affichage des paramètres à l'aide d'un fichier .lst. Vous pouvez définir les paramètres qui s'affichent et leur ordre en créant ou en modifiant le fichier spool_index.lst dans le répertoire Spools Library. Ce fichier est automatiquement créé dans le répertoire de travail ou dans le répertoire des bobines si l'option de configuration pro_spool_dir est définie.
Cette nouveauté améliore l'utilisabilité et offre un meilleur contrôle sur la présentation des données de bobine.
Pour personnaliser l'affichage des paramètres dans la bibliothèque de bobines, procédez comme suit :
1. Ouvrez le fichier spool_index.lst dans un éditeur de texte.
2. Modifiez la seconde ligne pour ajouter ou réordonner les noms de paramètres, sauf les trois premiers (NAME, TYPE, SHEATH_TYPE). Ceux-ci sont obligatoires et ne peuvent pas être enlevés ou réorganisés.
3. Enregistrez le fichier et actualisez le répertoire de la bobine.
