Creo Simulate - 複合材料結果顯示
Creo+
使用者介面位置︰執行下列操作：
1. 在 Creo Simulate 中建立並執行對複合材料結構的分析之後，開啟「結果視窗定義」(Result Window Definition) 對話方塊。

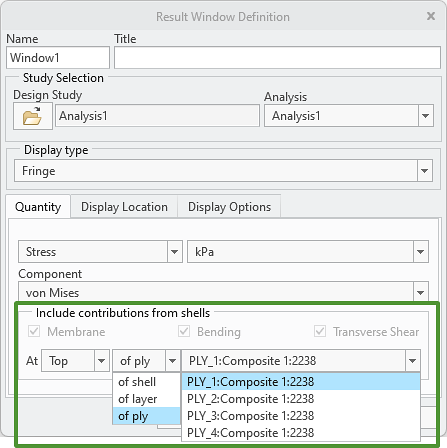

2. 在「包含殼貢獻」(Include contributions from shells) 下，選取「屬於鋪層」(of ply)，如下圖所示：
複合材料特徵的積層板物件會顯示在鄰接方塊中。
3. 選取清單中的積層板物件。
4. 按一下「確定」(OK) 以檢視整個積層板物件的分析結果。
描述
現在，您可以在 Creo Simulate 中檢視整個積層板物件的模擬應力結果，進而協助您專注於該物件，以便更清楚地瞭解分析。
優點
此強化功能可透過顯示每個鋪層的分析結果來提高生產力，進而更容易瞭解複合材料設計的分析結果。
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 無。 |
