平坦模式匯出強化功能
Creo+
使用者介面位置：在「複合材料」環境中，按一下 >
「匯出平坦模式」(Export Flat Pattern)。
「匯出平坦模式」(Export Flat Pattern)。描述
下列強化功能可改善平坦模式匯出程序：

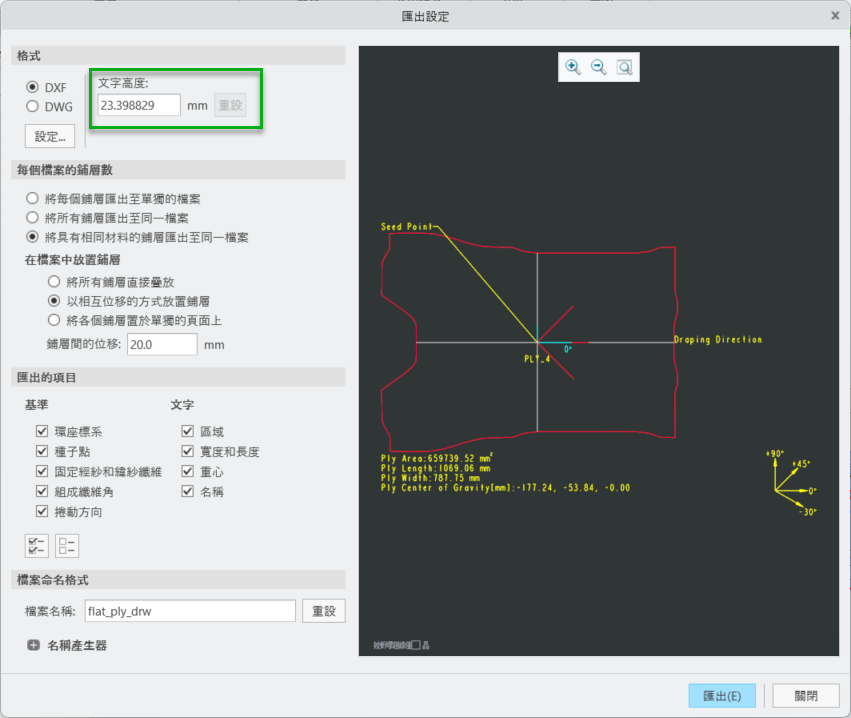

• 現在，您可以在「匯出設定」(Export Setup) 對話方塊中直接調整註釋的文字高度。這可讓您重定標籤 (例如鋪層名稱) 的大小，使其整齊地貼合較小的鋪層形狀。

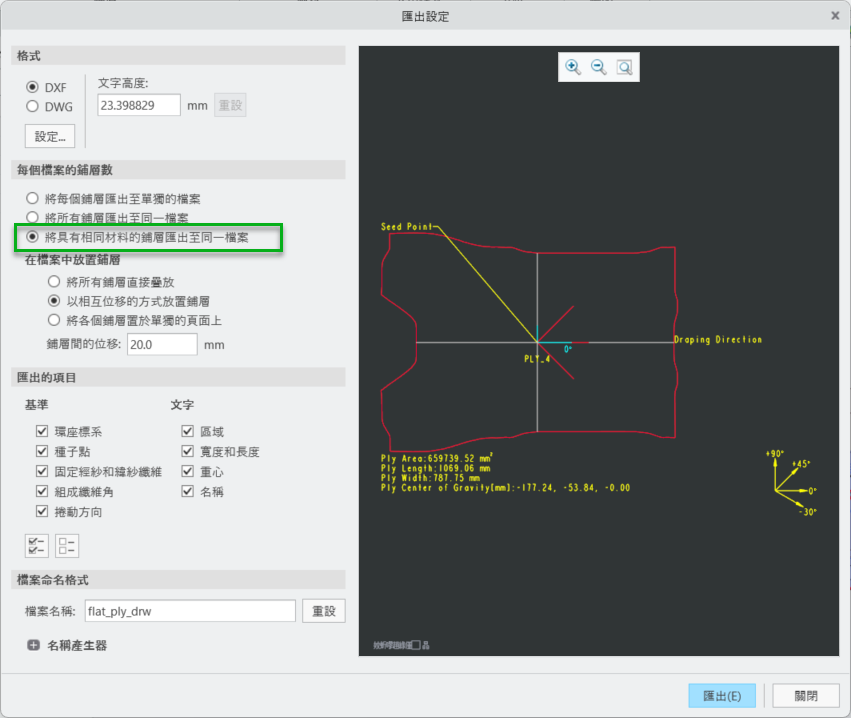

• 現在，您可以將使用相同材料的鋪層匯出至單一檔案。這樣會減少每個設計的輸出檔案數，並簡化與排版和切削刀具的整合。

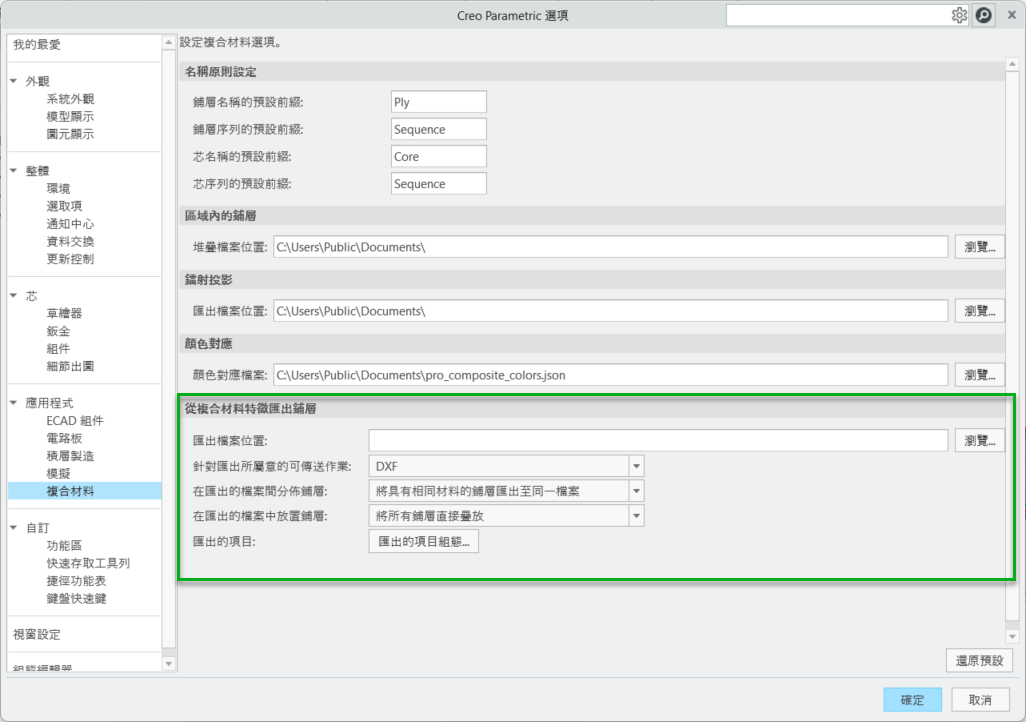

• 現在，您可以輕鬆設定「匯出設定」(Export Setup) 對話方塊的預設值。
1. 在「Creo+ 選項」(Creo+ Options) 對話方塊中，按一下 > 。
2. 在「從複合材料特徵匯出鋪層」(Plies Export from Composite Feature) 下，指定「匯出設定」(Export Setup) 對話方塊的所需預設值。
3. 按一下「確定」(OK)，以儲存變更並關閉「Creo+ 選項」(Creo+ Options) 對話方塊。
優點
這些強化功能可透過協助您執行下列操作來提高生產力：
• 更精確地控制標籤大小
• 透過將具有相同材料的鋪層匯出至單一檔案來減少每個設計的輸出檔案數
• 更輕鬆且直覺式地存取預設匯出設定
其他資訊
秘訣︰ | 無。 |
限制︰ | 無已知限制。 |
這是否會取代現有功能？ | 否。 |
與此功能相關聯的組態選項： | 新組態選項： • export_plies_to_dxf_dwg_files separate*, separate_per_material, same。 |
