新建 HSM 底切加工刀具路径
Creo+

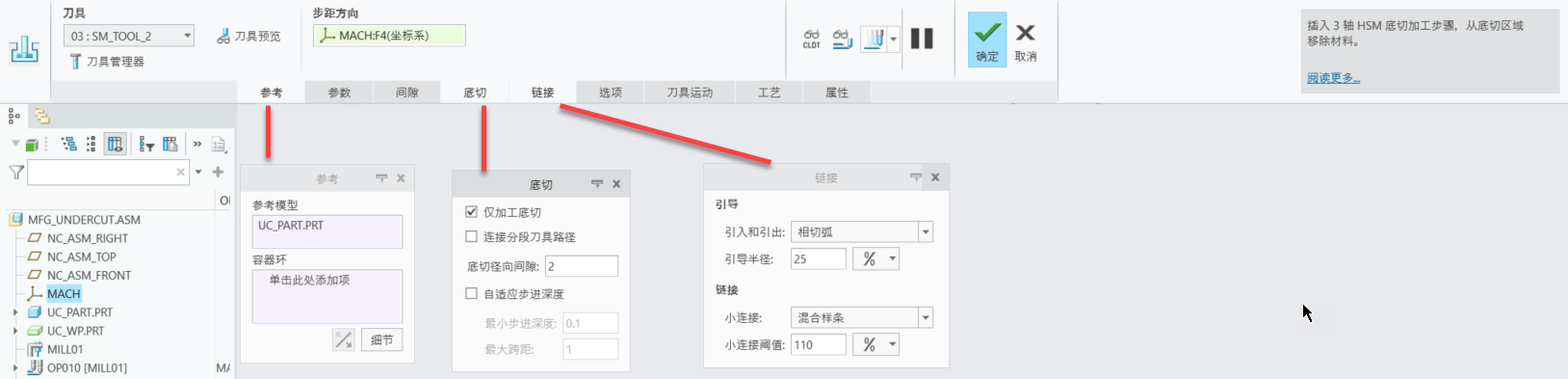

用户界面位置：在制造中，单击 > >
“HSM 底切加工”(HSM Undercut Machining)。
“HSM 底切加工”(HSM Undercut Machining)。视频
说明
加工零件时，对于从主轴位置上无法直接看到的区域，移除材料可能会比较困难。底切区域可能会带来挑战，因为这些区域可能需要专用工具 (如 T 型槽铣刀) 才能有效触及并移除材料。
以前，没有专门的加工策略用于处理 Creo NC 中包括自动避免过切的底切。此增强功能提供了新的自动 3 轴 HSM 刀具路径，专门用于处理底切。此刀具路径还可实现自动化，因为不再需要手动技术。
新刀具路径提供了“底切径向间隙”(Undercut radial clearance) 选项，可在加工底切区域时实现安全进刀和退刀。
“底切径向间隙”(Undercut radial clearance) 值设置为非零值：
“底切径向间隙”(Undercut radial clearance) 值设置为零：
新刀具路径还支持“轴间隙”(SHAFT_CLEARANCE) 参数，以避免刀具轴和参考几何之间发生碰撞。
“轴间隙”(SHAFT_CLEARANCE) 设置为大于零的值：
“轴间隙”(SHAFT_CLEARANCE) 值设置为零：
优点
此增强功能具有以下优点：
• 启用自动避免过切
• 无需手动创建自定义刀具路径
• 与 Creo NC 工作流保持一致
附加信息
提示： | 无。 |
限制： | 无已知限制。 |
此功能是否替换了现有功能? | 否。 |
与此功能相关的配置选项： | 无。 |
