Creo NC 中的多体支持增强功能

Creo NC 中的多体支持增强功能

Creo+

用户界面位置：N/A

视频

说明

现在，为了在 Creo NC 中支持多体，提供了以下增强功能：

• 现在，您可以使用

“组装参考模型”(Assemble Reference Model) 来组装多体零件。以前，无法使用

“组装参考模型”(Assemble Reference Model) 组装包含多个主体的零件。

现在，您还可以在多体零件上创建制造特征，例如“机床”(Workcell)、“操作”(Operation) 和“制造序列”(MFG sequence)。

• 铣削窗口增强功能包括：

◦ 现在，“轮廓参考模型”(Silhouette reference model) 收集器允许您选择一个参考零件 (默认) 或选择属于单个参考零件的多个主体。

◦ 如果已在“轮廓参考模型”(Silhouette reference model) 收集器中选择了多体零件，则可使用新的“排除的主体”(Excluded bodies) 收集器来排除主体。

◦ 对于

“链”(Chain) 类型，可以选择跨多个主体的链，其中主体之间没有间隙。

• 在多体零件上创建铣削刀具路径的增强功能包括：

◦ 对于将铣削窗口用作加工参考的加工序列，创建刀具路径和避免过切时，系统会考虑铣削窗口下的所有主体。

◦ 对于基于曲面选择的加工参考序列，您可以从主体中选择曲面，并在这些曲面上生成刀具路径。

◦ 在“检查曲面”(Check surfaces) 收集器中选择某个零件时，将选择该零件上的所有主体以避免过切。您也可以选择跨主体的单曲面作为“检查曲面”(Check surfaces)。

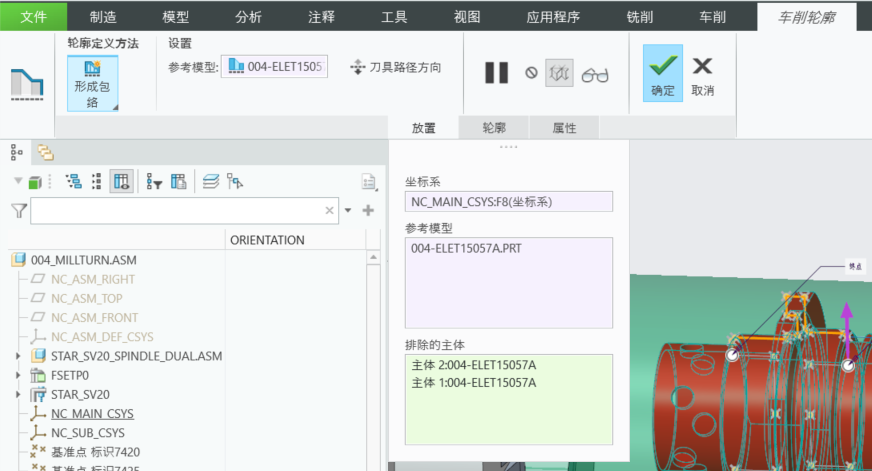

• 车削轮廓增强功能包括：

◦ 现在，“参考模型”(Reference model) 收集器允许您选择一个参考零件 (默认) 或选择属于单个参考零件的多个主体。

◦ 如果已在“参考模型”(Reference model) 收集器中选择了多体零件，则可使用新的“排除的主体”(Excluded bodies) 收集器来排除主体。

• 有关选择主体和零件的增强功能包括：

◦ 现在，HSM 序列 (如“旋转粗铣”、“旋转精加工”、“自动去毛刺”和“底切”加工) 支持选择多体零件或主体作为加工参考。

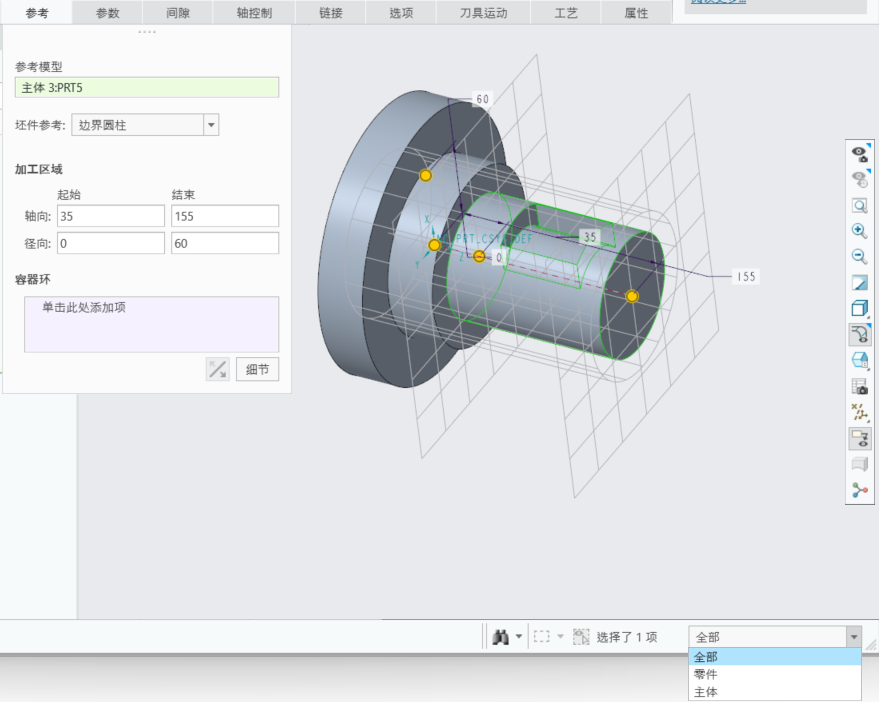

◦ 现在，除了“零件”(Part) 外，智能过滤器提供“主体”(Body) 作为另一个选项。

◦ 选择主体时，创建刀具路径和避免过切时仅考虑该主体的可加工区域。

优点

此增强功能具有以下优点：

• Creo NC 中支持多体零件

• 支持选择零件和主体作为加工参考

• 支持排除主体

• 与 Creo NC 工作流保持一致

附加信息

提示：	无。
限制：	有关限制的详情，请参阅相关主题下的“在 NC 装配中使用多体零件”主题。
此功能是否替换了现有功能?	否。
与此功能相关的配置选项：	无。
