偏移主体和曲面

偏移主体和曲面

Creo+

用户界面位置：

• 在生成式设计应用程序中，单击

“保留的曲面”(Preserved Surfaces)。“保留的曲面”(Preserved Surfaces) 对话框随即打开。

• 在生成式设计应用程序中，单击

“排除的几何”(Excluded Geometry)。“排除的几何”(Excluded Geometry) 对话框随即打开。

• 在生成式设计应用程序中，单击

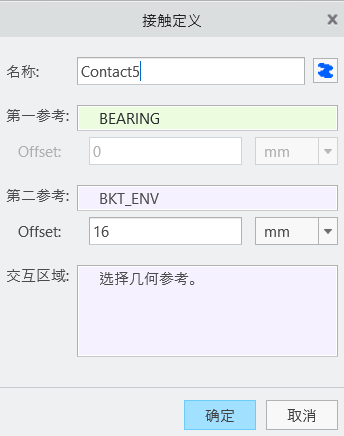

“接触”(Contact)。“接触定义”(Contact Definition) 对话框将会打开。

视频

说明

现在，您可以在生成式设计中向主体和曲面添加滚球偏移。

支持下列类型的偏移：

• 保留的曲面 - 可以偏移起始几何的曲面以创建保留的几何。这些曲面称为保留的曲面。所创建的保留的几何在优化过程中不受影响。

• 排除的主体的间隙偏移 - 可围绕排除的主体添加偏移以创建排除的几何。此偏移会在排除的主体和优化的几何之间创建间隙。添加此偏移是可选操作。

• 接触偏移 - 可以在连接的主体周围添加偏移以创建偏移保留区域。可通过选择交互区域来限制接触。

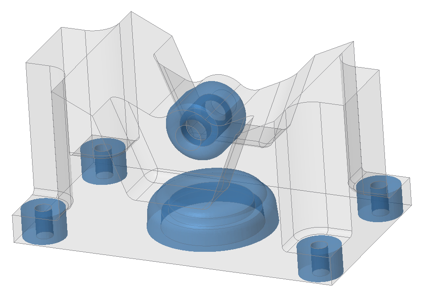

下图显示了保留的曲面偏移：

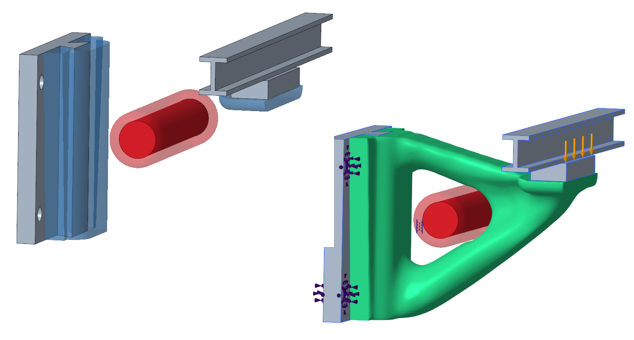

下图显示了排除的几何和接触偏移：

优点

此增强功能无需创建主体，且提供了一种易于使用的偏移创建方法，从而节省时间。允许未来在装配模式下使用生成式设计。

附加信息
