过渡铺层：使用 Excel 进行自定义过渡

Creo+

用户界面位置：在复合材料环境中，执行以下操作：

1. 单击

“过渡铺层”(Transition Plies)。“过渡铺层”(Transition Plies) 选项卡随即打开。

2. 在“过渡类型”(Transition Type) 下选择

“自定义”(Custom)。

视频

说明

现在，将自定义过渡应用至层压板对象时，可使用 Excel 编辑过渡偏移。

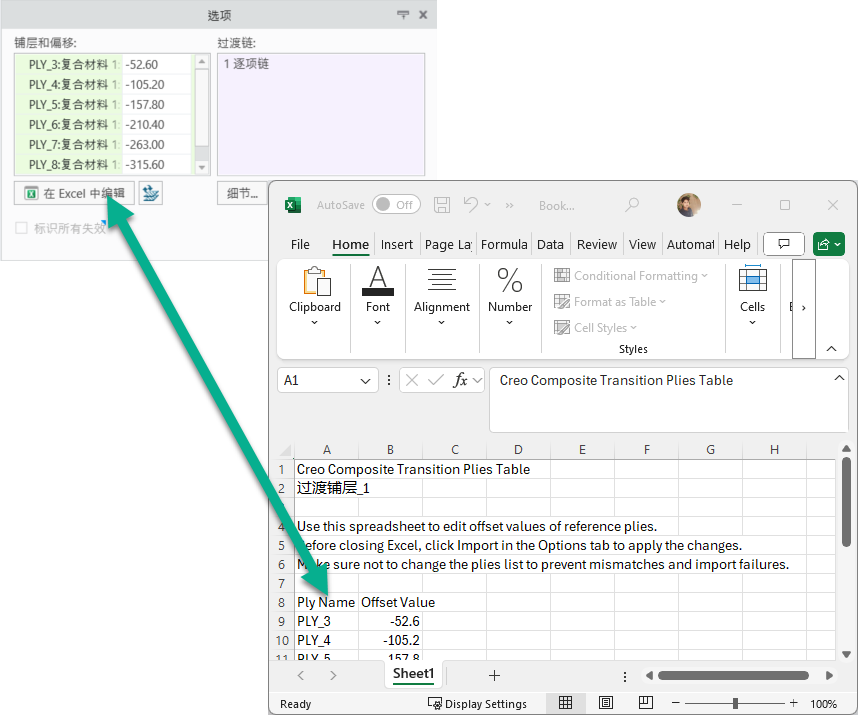

在“自定义”(Custom) 过渡中，单击

“在 Excel 中编辑”(Edit in Excel) 以在临时 Excel 窗口中打开过渡表格。然后，可以使用 Excel 功能 (例如公式和函数) 来编辑层压板对象的过渡偏移值。

完成编辑后，只需单击

“在 Excel 中编辑”(Edit in Excel) 旁边的

，即可将更改从 Excel 导入到过渡表中。

在“自定义”(Custom) 模式下，拖动控制滑块和尺寸可能会遮挡过渡效果视图。要同时隐藏拖动控制滑块和尺寸，可关闭

“显示尺寸”(Display Dimensions) 切换按钮。

优点

此增强功能提供了一种简单快捷的方法来更新大量层压板对象的过渡偏移，从而提高了工作效率。
